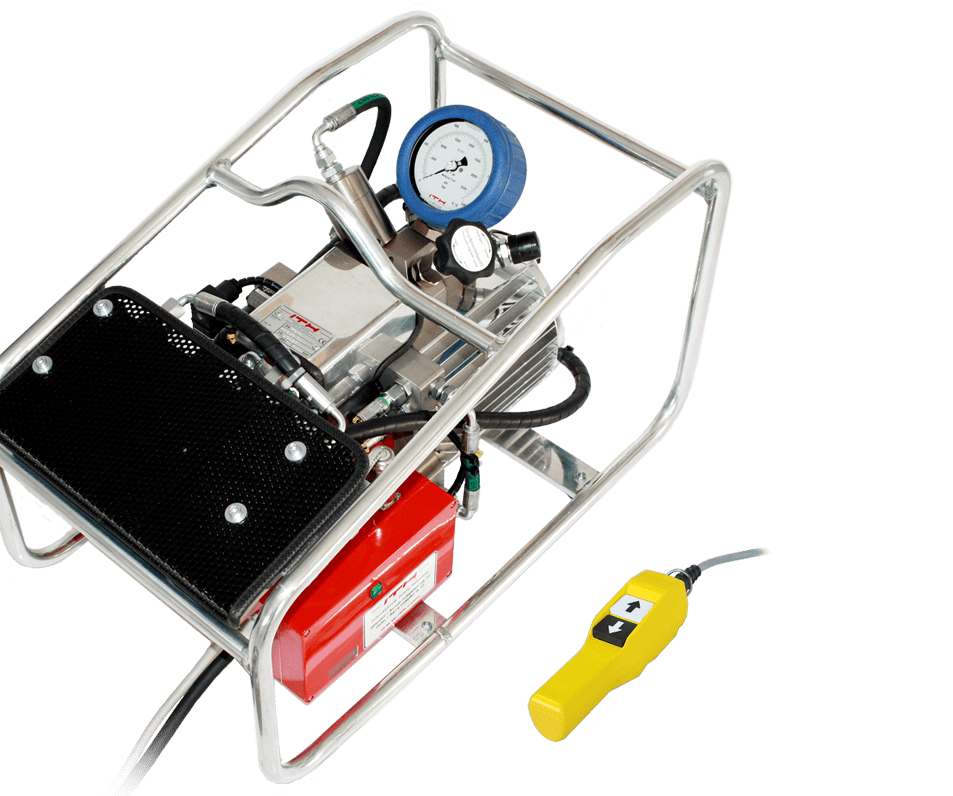

Elektryczne pompy hydrauliczne: seria Hydro-MAX

Seria pomp Hydro-MAX opracowana przez ITH jest dostępna w różnych wersjach:

Wszystkie konstrukcje charakteryzują się wysoką prędkością (ITH Hydro-Booster-Technology) z długimi okresami między przeglądami, łatwą obsługą (np. Z różnymi pilotami) i modułową konstrukcją o zoptymalizowanej masie. Dostępne z różnymi wartościami ciśnienia (maks. Ciśnienie robocze): 1350 barów, 1500 barów, 2500 barów i 3000 barów.

Opcjonalnie wszystkie urządzenia Hydro-MAX można wyposażyć w automatyczną kontrolę ciśnienia APC, która stale sprawdza ciśnienie hydrauliczne iw razie potrzeby dostosowuje je automatycznie. Zobacz także układ i funkcje :

  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Agregaty hydrauliczne do napinaczy śrub
  5. Seria Hydro-MAX

Zalety serii Hydro-MAX:

Koncepcja wysokiej prędkości

  • Szybki wzrost ciśnienia dzięki technologii Hydro-Booster

Łatwa obsługa

  • Obsługa 1-osobowa podczas korzystania z pilota
  • Bezpieczna pozycja złączy wysokociśnieniowych: skierowana z dala od użytkownika

Zewnętrzny silnik wielozakresowy

  • Idealny do użytku na miejscu, również z generatorem

Funkcje

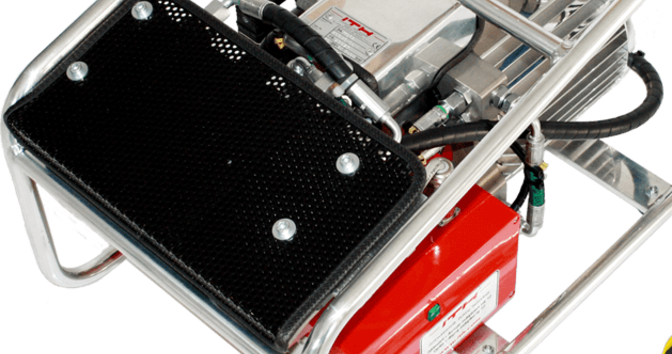

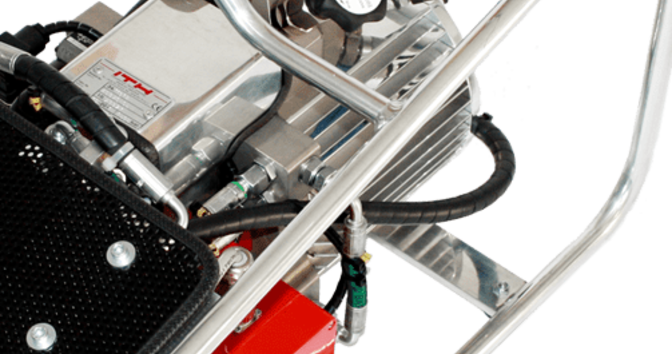

Chłodnica oleju (pod czarną pokrywą) dla idealnej wymiany temperatury, hydro booster ITH centralny pod metalową osłoną.
W modelach Hydro-MAX 37 i 38: Chłodnica oleju znajduje się z boku wielokarbowego zbiornika oleju.


Chłodnica oleju (pod czarną pokrywą) dla idealnej wymiany temperatury, hydro booster ITH centralny pod metalową osłoną.
W modelach Hydro-MAX 37 i 38: Chłodnica oleju znajduje się z boku wielokarbowego zbiornika oleju.


Lekka i stabilna: aluminiowa rama ochronna z punktem podnoszenia.

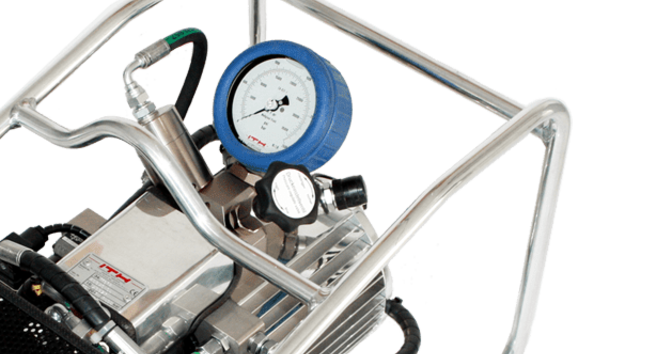

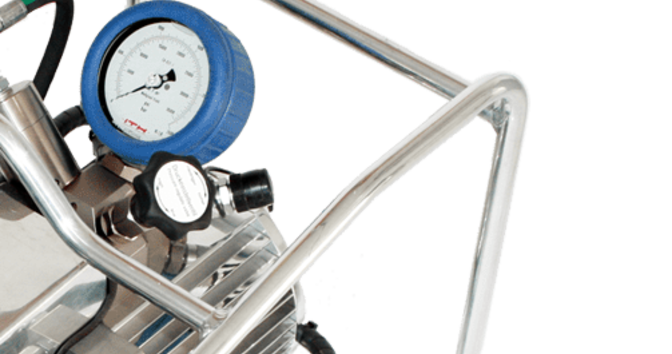

Hydrauliczny zawór odcinający (lewy) i manometr wysokiego ciśnienia z pokrywą ochronną. Po prawej: zawór regulacji ciśnienia do płynnej regulacji maksymalnego ciśnienia hydraulicznego.

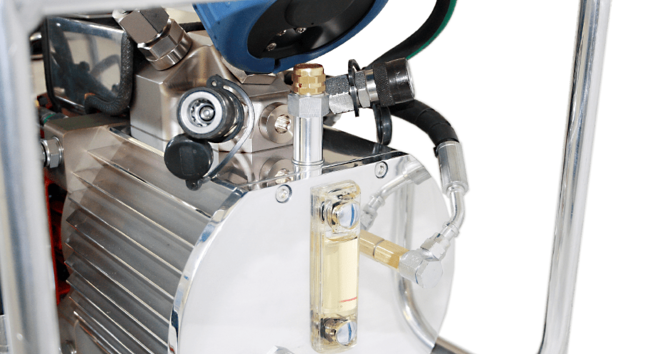

Wielożebrowy zbiornik oleju dla optymalnego chłodzenia, wewnętrzny silnik elektryczny w kąpieli olejowej

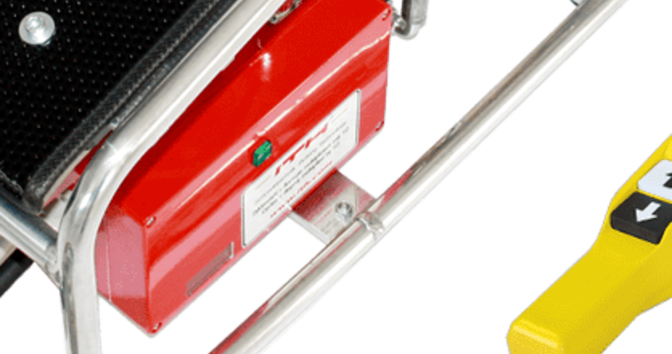

W skrzynce kontrolnej: Licznik cykli (wyświetlacz cyfrowy) do łatwego zarządzania konserwacją. Kontrolka informuje o mocy elektrycznej. Jeśli używasz generatora do zasilania, często występują zmiany napięcia, a ta lampka wskazuje niskie napięcie.

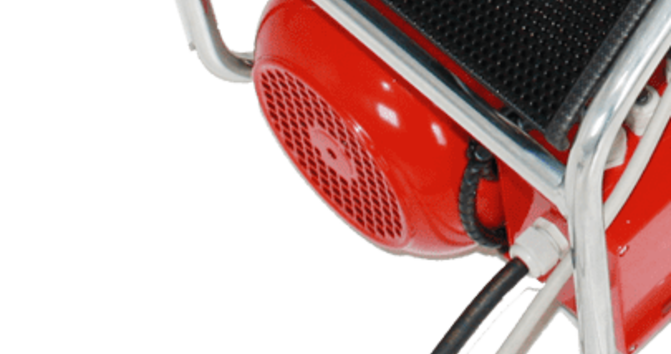

Koło wentylatora znajduje się na zewnątrz silnika elektrycznego (na zdjęciu na przykład Hydro-MAX 39) i gwarantuje idealne chłodzenie

Funkcje i zalety

Zalety serii Hydro-MAX

  1. Jedna część i odporny na zużycie wałek mimośrodowy wirnika
  2. Szybki wzrost ciśnienia dzięki technologii Hydro-Booster
  3. Powłoka powierzchniowa NIOX wszystkich części stalowych (nadaje się do zastosowań morskich, takich jak turbiny wiatrowe, dźwigi, statki i inne zastosowania morskie)
  4. Głowica pompy wykonana ze specjalnej stali hartowanej: szczególnie długa żywotność części pod ciśnieniem
  5. Bezpieczna pozycja dwóch złącz wysokociśnieniowych: Oddalona od użytkownika
  6. Prosta obsługa przez jedną osobę, szybki proces za pomocą pilota


Przegląd danych wydajności serii Hydro-MAX

  1. Dostępne wartości ciśnienia (maks. Ciśnienie robocze): 1250 barów, 1500 barów i 2500 barów
  2. Zakres napięcia 90 V - 480 V dla 50 Hz i / lub 60 Hz (silnik wielozakresowy)

Wzrost ciśnienia: Opcje

  1. Standardowy pilot zdalnego sterowania (przewód 10 m)
  2. Opcja: zdalne wyświetlanie ciśnienia cyfrowego (przewód 10 m)
  3. Opcja: Automatyczna kontrola ciśnienia APC



Wzrost ciśnienia alternatywnego: Ustawienie ręcznego zaworu odcinającego na pompie hydraulicznej.

remote controls for high pressure pumps 4e8b246aa68b744g4edb999a7a434232

Monitorowanie ciśnienia za pomocą automatycznej kontroli ciśnienia APC


Wytrzymałe wielofunkcyjny zdalne może być

  1. zamontowany na ramie pompy (jak na zdjęciu)
    lub alternatywnie
  2.  produkowany jako elastyczny ręczny pilot.

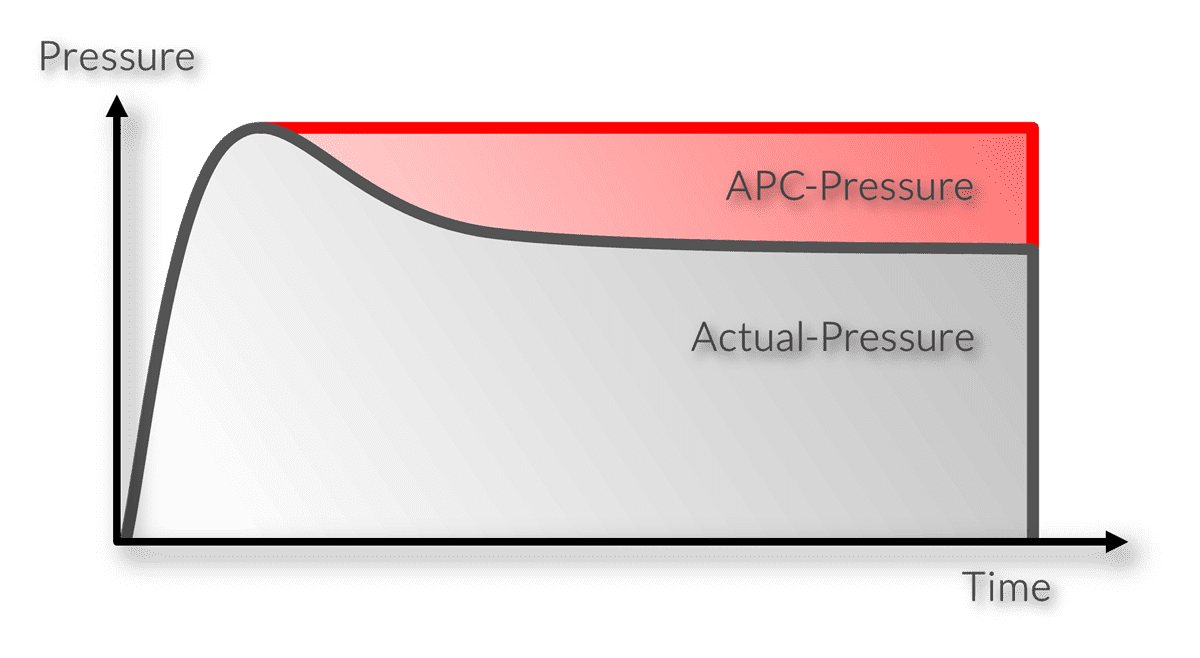

Podczas pracy cylindra napinającego śruby ciśnienie może spaść z powodu rozszerzenia linii węża lub ściśnięcia połączenia śrubowego. Ten spadek ciśnienia może wpłynąć na końcowe napięcie wstępne śruby. Te cyfrowe automatycznej regulacji ciśnienia readjusts APC wstępnie ustawione ciśnienie ciągły i zapewnia wysoki stopień dokładności napięcia wstępnego rygla.

Funkcja

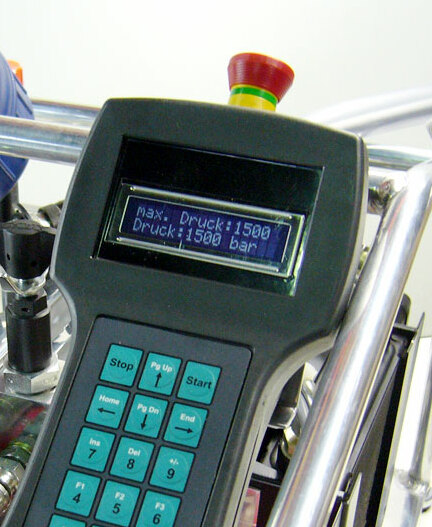

Cyfrowe monitorowanie ciśnienia Automatyczna kontrola ciśnienia (APC) umożliwia:

  1. Stałe monitorowanie ciśnienia hydraulicznego, automatyczna regulacja pompy hydraulicznej
  2. Wprowadzanie wymaganego ciśnienia za pomocą klawiatury
  3. Nadaje się do użytku na miejscu z dużymi przyciskami, wyłącznikiem awaryjnym i solidną obudową


Wielofunkcyjny pilot APC wykorzystuje zdalny kabel połączeniowy i może być opcjonalnie zamontowany bezpośrednio w ramie pompy. Automatycznej kontroli ciśnienia można używać z następującymi pompami i układami hydraulicznymi ITH:

  • ITH Hydro-MAX 18, 38, 39,
  • ITH Eco-MAX 18
  • jako element systemu dokumentacji cyfrowej ITH PD / PSD

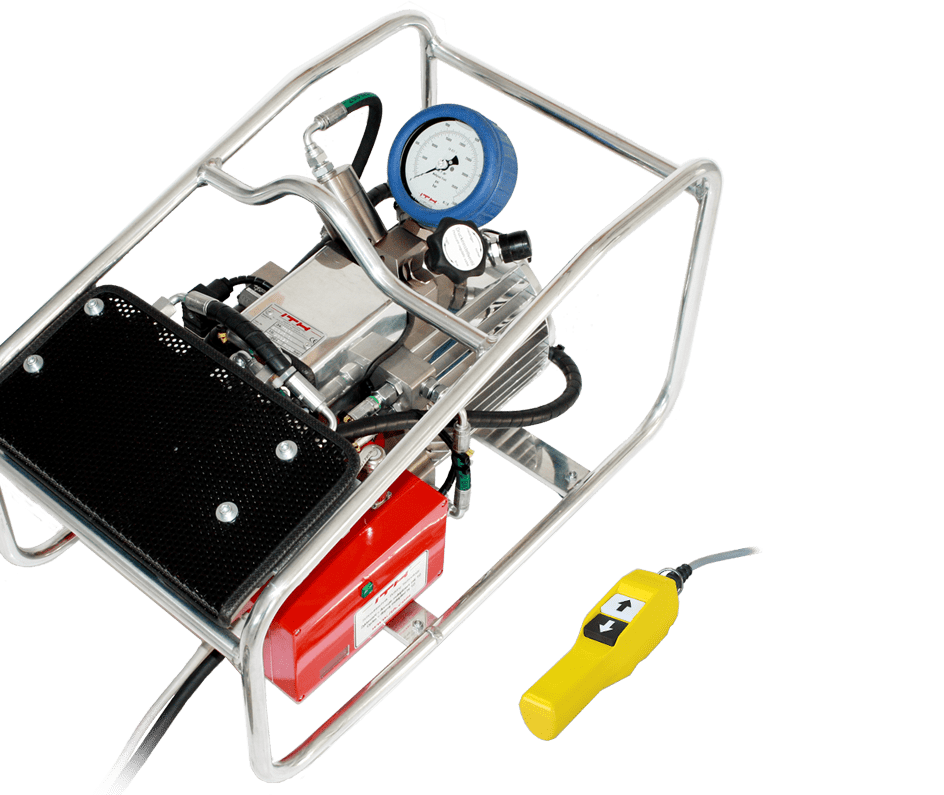

Elektryczna pompa hydrauliczna Hydro-MAX 18


Do prac serwisowych i montażowych

  • Kompaktowy i mocny z modułową konstrukcją, przyjazny w konserwacji w okresach konserwacji
  • Jednoosobowa obsługa ze zdalnym sterowaniem
Dane techniczne

Rodzaj:

Hydro-MAX 18

Nr zamówienia.:

34.x1318-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów, 2.500 barów

Wymiary (dł. X szer. X wys.):

620 x 360 x 400 mm

Waga:

41,6 kg (37 kg bez oleju)



Dostępne dane silnika i dane techniczne

Dostępne napięcia:

90–110 V, 190–230 V, 230 V, 380–420 V, 400 V, 480 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

Elektryczna pompa hydrauliczna Hydro-MAX 37


Do aplikacji sklepowych i produkcji seryjnej

  • Zaprojektowany do wysokich cykli śrub
  • Koło wentylatora podłączone bezpośrednio do zbiornika oleju w celu szybszej kompensacji temperatury

Z ręcznym zaworem odcinającym

  • Ręczna konfiguracja ciśnienia hydraulicznego

Zewnętrzny silnik wielozakresowy

Dane techniczne

Rodzaj:

Hydro-MAX 37

Nr zamówienia.:

34.x1337-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów, 2.500 barów, 3.000 barów

Wymiary: (dł x szer x wys):

640 x 440 x 450 mm (25 ”x 17” x 18 ”)

Waga:

61,0 kg (134 funty) z olejem



Dostępne dane silnika i dane techniczne:

Dostępne napięcia:

190 - 230 V, 230 V, 380 - 420 V, 400 V, 480 V, 690 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

Elektryczna pompa hydrauliczna Hydro-MAX 38


Do aplikacji sklepowych i produkcji seryjnej

  • Najwyższe cykle śrub
  • Koło wentylatora podłączone bezpośrednio do zbiornika oleju w celu szybszej kompensacji temperatury

Operacja jednoosobowa

  • za pomocą pilota

Zewnętrzny silnik wielozakresowy

Dane techniczne

Rodzaj:

Hydro-MAX 38

Nr zamówienia.:

34.x1338-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów, 2.500 barów, 3.000 barów

Wymiary: (dł x szer x wys):

640 x 440 x 450 mm (25 ”x 17” x 18 ”)

Waga:

66,4 kg (146 funtów) z olejem



Dostępne dane silnika i dane techniczne:

Dostępne napięcia:

190 - 230 V, 230 V, 380 - 420 V, 400 V, 480 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

Elektryczna pompa hydrauliczna Hydro-MAX 39


Do produkcji seryjnej

  • Wysokie cykle śrub
  • Bardziej kompaktowy i lżejszy niż Hydro-MAX 37 i 38

Operacja jednoosobowa

  • za pomocą pilota
Dane techniczne

Rodzaj:

Hydro-MAX 39

Nr zamówienia.:

34.x1339-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów, 2.500 barów

Wymiary: (dł x szer x wys):

640 x 370 x 450 mm (25 x 15 x 18 cali)

Waga:

64,3 kg (141 funtów) z olejem



Dostępne dane silnika i dane techniczne:

Dostępne napięcia:

190 - 230 V, 230 V, 380 - 420 V, 400 V, 480 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

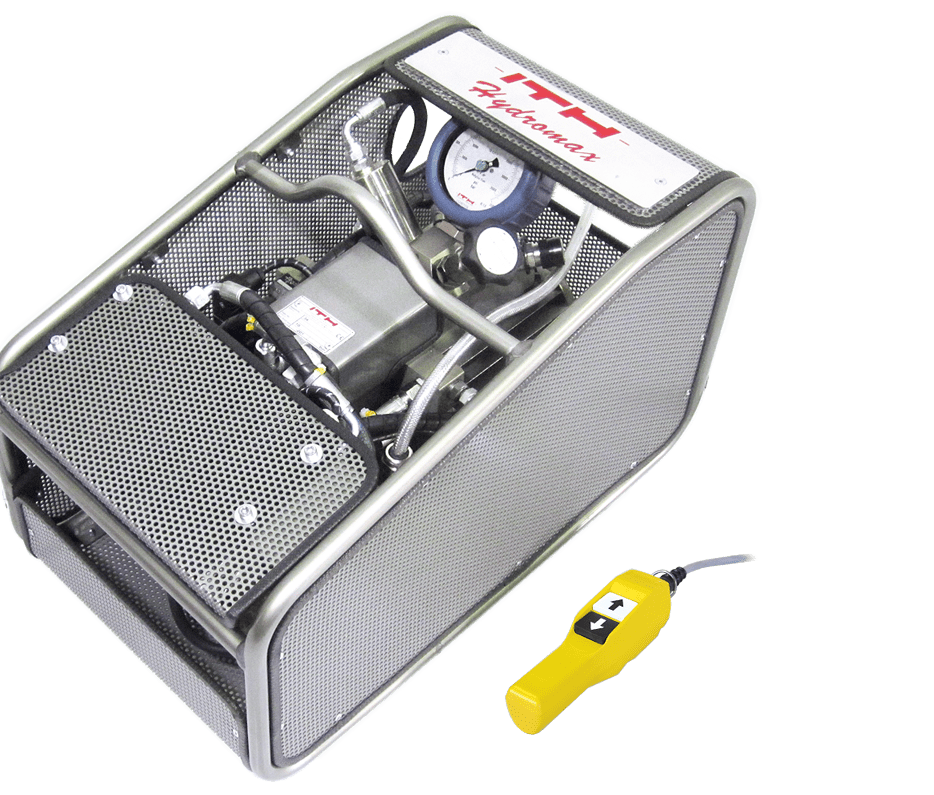

Do zastosowań morskich: specjalna konstrukcja Hydro-MAX 18 i 38


Solidna pokrywa ochronna

  • Zoptymalizowana waga i idealna regulacja temperatury za pomocą otworów wentylacyjnych
  • Powłoka NIOX wszystkich zewnętrznych części stalowych w celu ochrony przed korozją
