Pompy pneumatyczne do cylindrów napinających śruby: seria Aero-MAX

W strefie budowy dostęp do zasilania może być trudny. Do tych zastosowań ITH opracowało pompę pneumatyczną z serii Aero-MAX i Travel-MAX . Wszystkie pompy mogą być używane ze standardowymi systemami ciśnienia powietrza. Typowe zastosowania tych pomp to połączenia śrubowe w przemyśle naftowym i gazowym (szczególnie na morzu), a specjalne jednostki przeciwwybuchowe są dostępne jako opcja.

Dostępne projekty:

  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Agregaty hydrauliczne do napinaczy śrub
  5. Seria Aero-MAX

Zalety serii Aero-MAX:

Zadawanie śrub niezależne od zasilania elektrycznego

  • Może być stosowany ze wszystkimi głównymi systemami ciśnienia powietrza

Elastyczny i kompaktowy

  • Regulowane koła, konstrukcja zoptymalizowana pod względem masy

Długotrwała trwałość

  • Zintegrowana jednostka serwisowa
  • Łatwość konserwacji dzięki modułowej konstrukcji

Dwa złącza hydrauliczne

  • Jednoczesne wstępne naprężenie 2 lub więcej śrub jednocześnie

Funkcje

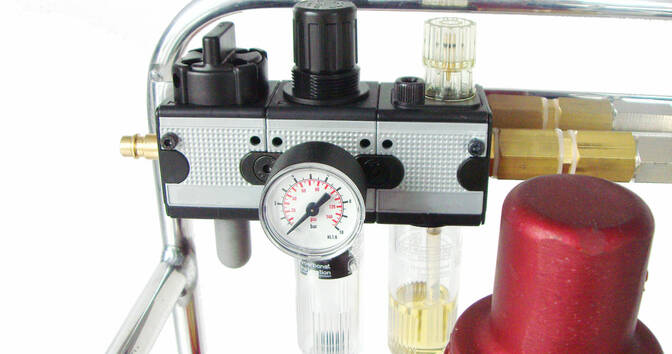

Przyłącze ciśnienia powietrza (Ø 10 mm, adaptowalne), manometr powietrza na wlocie, pneumatyczny zawór regulacyjny, zawór odcinający powietrze, olejarka i filtr wody ze zbiornikiem.

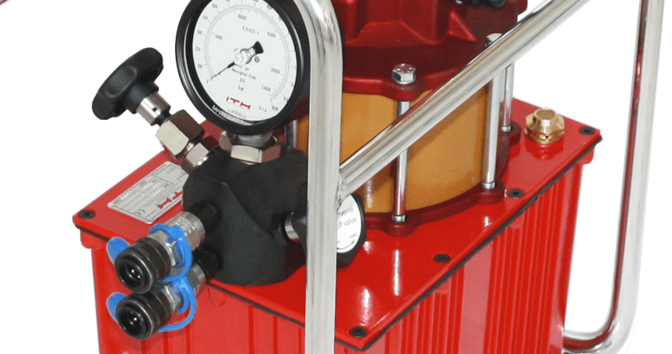

Zawór hydraulicznej regulacji ciśnienia: Zapewnia płynną regulację maksymalnego ciśnienia hydraulicznego i umożliwia szybsze narastanie ciśnienia, ponieważ nie ogranicza przepływu powietrza do wzmacniacza.

Z PAV: Aero-MAX 9 i Aero-MAX 89

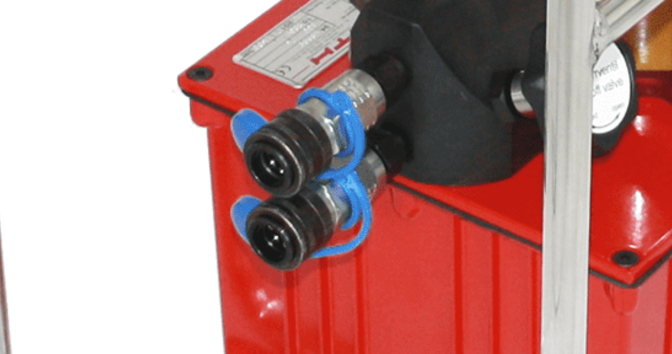

Dwa złącza hydrauliczne do stosowania 1 lub więcej cylindrów napinających śruby do równoczesnego i równomiernego napinania 1 lub więcej połączeń śrubowych jednocześnie (ITH Multi-Tensioning).

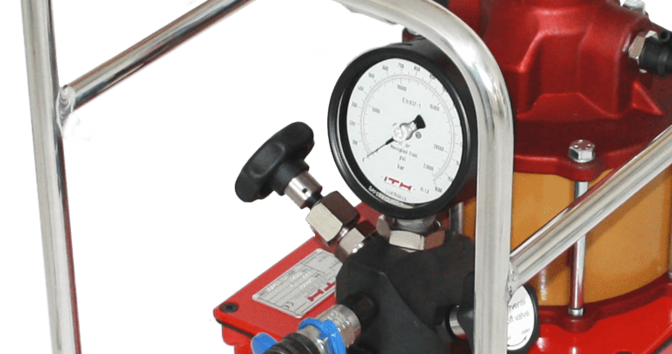

Do wyświetlania ciśnienia hydraulicznego


Do wyświetlania ciśnienia hydraulicznego

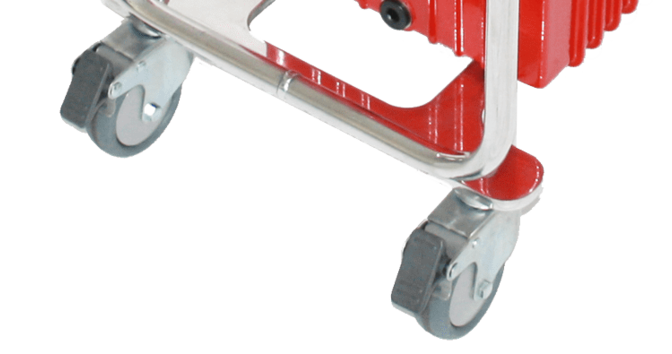

Elastyczny i łatwy transport: lekka i stabilna rama aluminiowa. Dwa koła są nieruchome, a dwa są elastyczne w dwóch kierunkach i zawierają hamulec.

Funkcje i zalety

Zalety pompy pneumatycznej

  1. Idealny do użytku na miejscu: Szybka obsługa przy niewielkiej wadze i małych wymiarach dla ciśnień roboczych do 3000 bar.
  2. Nie wymaga zasilania elektrycznego: można zastosować dowolny główny system ciśnienia powietrza.

Wzrost ciśnienia: różne konstrukcje

  1. Zawór hydraulicznej regulacji ciśnienia : Zapewnia płynną regulację maksymalnego ciśnienia hydraulicznego i umożliwia szybsze narastanie ciśnienia, ponieważ nie ogranicza przepływu powietrza do wzmacniacza.
  2. Bez zaworu regulacji ciśnienia : wyjście ciśnienia hydraulicznego jest kontrolowane bezpośrednio na urządzeniu serwisowym (ciśnienie wlotowe, pierwotna strona cyklu ciśnienia).

Z pilotem pneumatycznym: ITH Aero-MAX 179

  1. Wygodne sterowanie hydraulicznym ciśnieniem wyjściowym za pomocą pilota pneumatycznego
  2. 5-metrowy przewód hydrauliczny do elastycznej i szybkiej pracy. Czysty pneumatyczny, nie wymaga zasilania elektrycznego
  3. Funkcja odcinania ciśnienia hydraulicznego otwierania / zamykania na pilocie zdalnego sterowania.

Pneumatyczne pompy hydrauliczne: Aero-MAX 9 i Aero-MAX 10


Zaprojektowany do aplikacji sklepowych

  • Najwyższa możliwa do użycia objętość oleju
  • Łatwy transport dzięki niewielkiej wadze, małym wymiarom i kółkom
  • Dostępne wartości ciśnienia do 4000 bar

Wersje modelowe

  1. Z zaworem regulującym ciśnienie PAV:
    Aero-MAX 9
  2. Bez zaworu regulującego ciśnienie PAV: Aero-MAX 10
Dane techniczne

Rodzaj:

Aero-MAX 9 / Aero-MAX 10

Nr zamówienia.:

34.x0009 / 34.0x.0010

Wymiary: (dł x szer x wys):

430 x 360 x 670 mm (17 ”x 14” x 26 ”)

Waga:

35,0 kg (77 funtów)

Zapotrzebowanie na sprężone powietrze:

około. 1400 l / min (50 cfm)



Ciśnienie znamionowe i min. ciśnienie powietrza:

Dalsze zamówienie nr:

0913/1013

0915/1015

0925/1025

1030

1040

Max. ciśnienie hydrauliczne:

1.350 bar

1500 barów

2500 barów

3.000 bar

4.000 bar

Min. ciśnienie powietrza:

4,5 bar

5,0 bar

6,0 bar

7,0 bar

6,0 bar



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

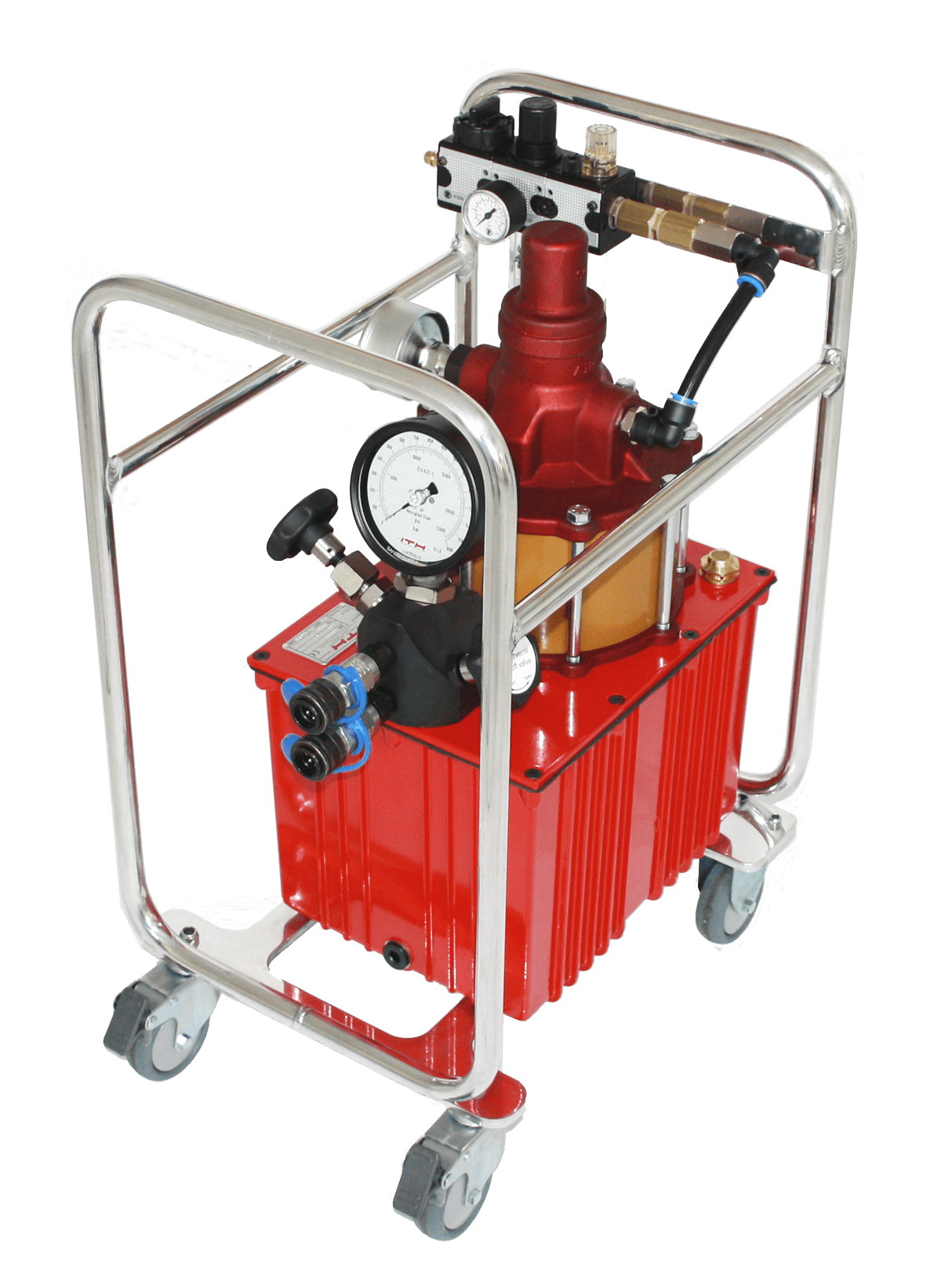

Pneumatyczne pompy hydrauliczne: Aero-MAX 89 i Aero-MAX 90


Zaprojektowany do prac serwisowych

  • Kompaktowy i lekki
  • Dostępne wartości ciśnienia do 3000 bar

Warianty modeli

  1. Z zaworem regulującym ciśnienie PAV: Aero-MAX 89 (do 2.500 barów)
  2. Bez zaworu regulującego ciśnienie PAV: Aero-MAX 90
Dane techniczne

Rodzaj:

Aero-MAX 89 / Aero-MAX 90

Nr zamówienia.:

34.x0089 / 34.0x.0090

Wymiary: (dł x szer x wys):

430 x 330 x 660 mm (17 ”x 13” x 26 ”)

Waga:

21,0 kg (46 funtów)

Zapotrzebowanie na sprężone powietrze:

około. 900 l / min (32 cfm)



Ciśnienie znamionowe i min. ciśnienie powietrza:

Dalsze zamówienie nr:

8913/9013

8915/9015

8925/9025

 9030

Max. ciśnienie hydrauliczne:

1.350 bar

1500 barów

2500 barów

3.000 bar

Min. ciśnienie powietrza:

5 barów

5,5 bar

6,0 bar

7,0 bar



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

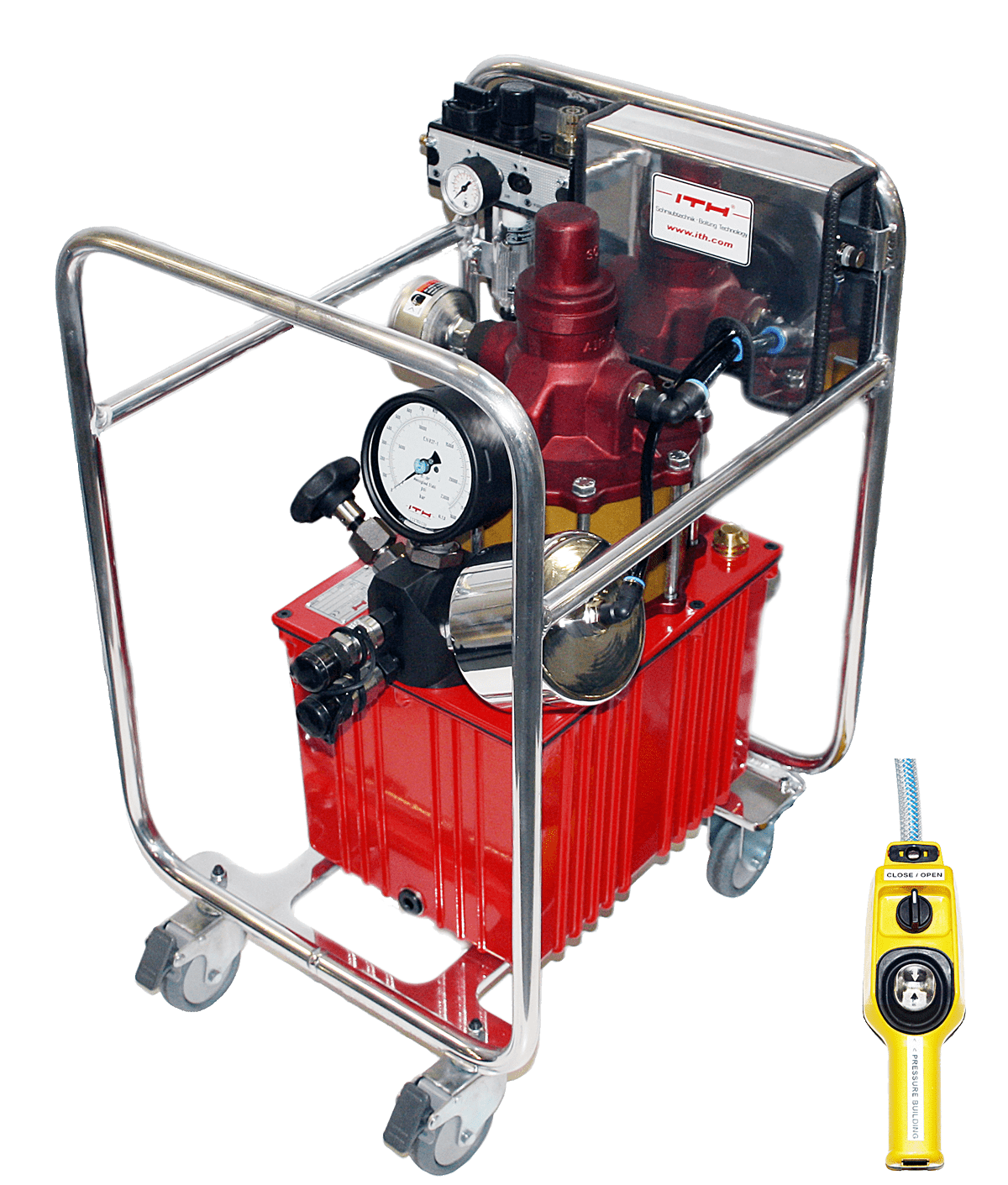

Pneumatyczna pompa hydrauliczna: Aero-MAX 179


Zaprojektowany do pracy w sklepach i serwisach

  • duża objętość oleju użytkowego
  • elastyczne koła

Pneumatyczny pilot zdalnego sterowania

  • łatwa obsługa przez jedną osobę ze zdalnym sterowaniem ciśnieniem hydraulicznym

Dostępne wartości ciśnienia do 3.000 bar

Dane techniczne

Rodzaj:

Aero-MAX 179

Nr zamówienia.:

34.x0179

Wymiary: (dł x szer x wys):

430 x 400 x 660 mm (17 ”x 16” x 26 ”)

Waga:

39,0 kg (86 funtów)

Zapotrzebowanie na sprężone powietrze:

około. 1400 l / min (50 cfm)



Ciśnienie znamionowe i min. ciśnienie powietrza:

Dalsze zamówienie nr:

7913

7915

7925

7930

Max. ciśnienie hydrauliczne:

1.350 bar

1500 barów

2500 barów

3.000 bar

Min. ciśnienie powietrza:

6,0 bar

6,0 bar

6,0 bar

7,0 bar



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.
