Elektryczny klucz dynamometryczny: ITH Zakrętarki EDS

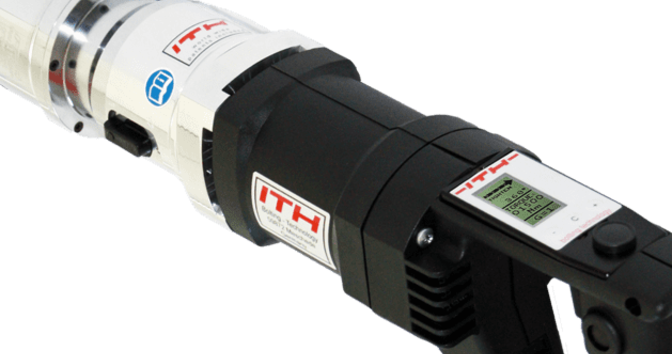

Wyświetlacz wielofunkcyjny
Kompleksowa kontrola elektroniczna
Obróżka

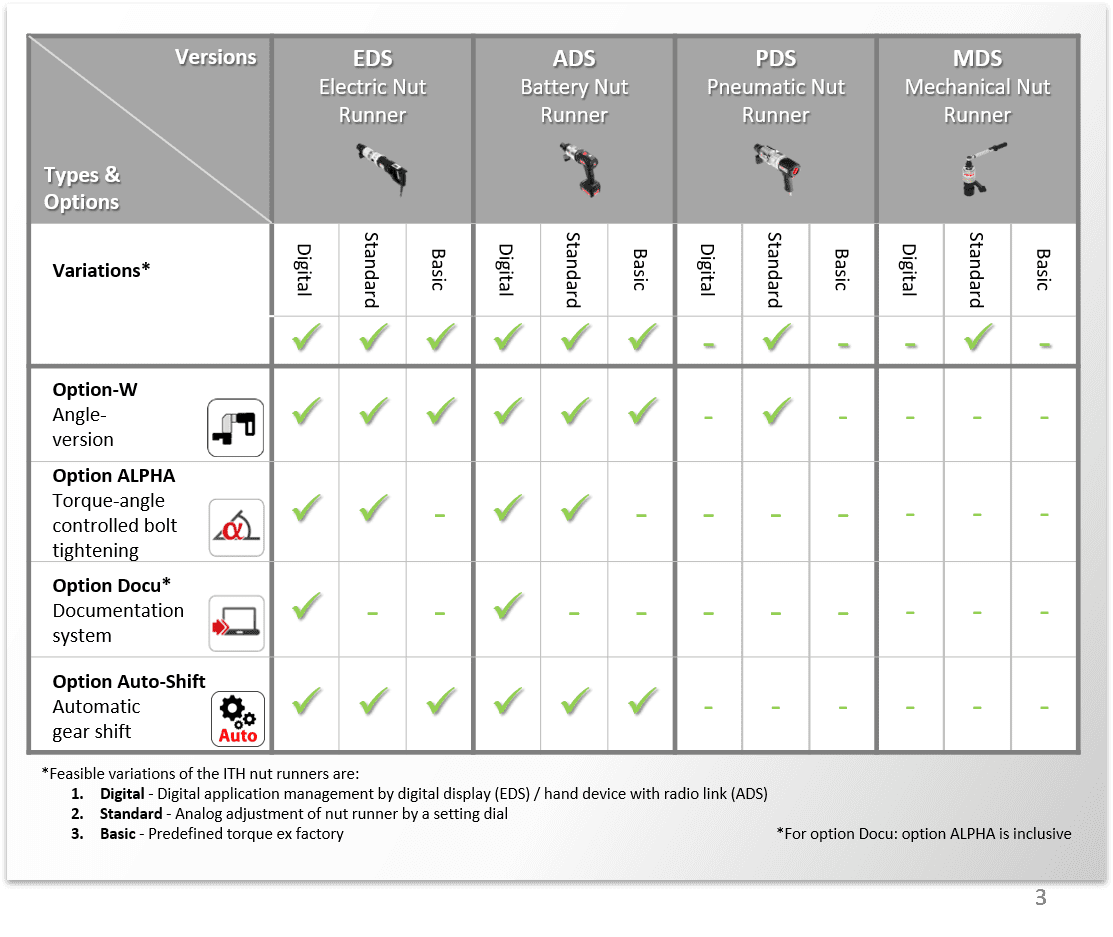

Różne wersje
Dokumentowanie połączeń śrubowych cyfrowo

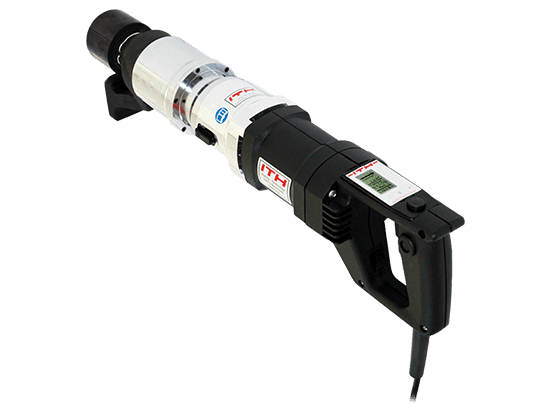

Elektryczny klucz dynamometryczny: ITH Zakrętarki EDS

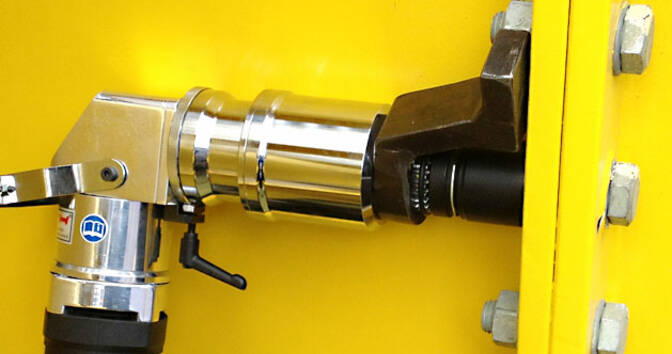

Zdjęcie: standardowe ramię reakcyjne i gniazdo sześciokątne w wersji kątowej EDS w.
Zoptymalizowany obrót silnika do przodu i do tyłu w celu osiągnięcia wysokiego stopnia odtwarzalności.
Solidne 2 stopnie zmiany biegów: niski i wysoki. Prosty i dostępny przełącznik umieszczony bezpośrednio na skrzyni biegów. Opcjonalnie dostarczane jako automatyczne skrzynie biegów.

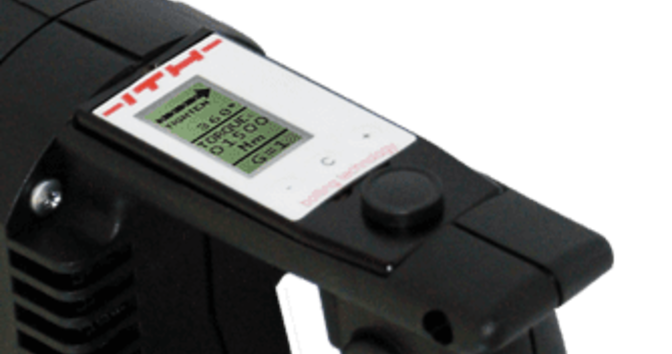

Wszystkie istotne dane dla procesu łączenia (np. Rozmiar i jakość śruby) są wprowadzane za pomocą klawiszy nawigacyjnych menu (f). Wszystkie informacje są widoczne na wyświetlaczu podczas pracy.

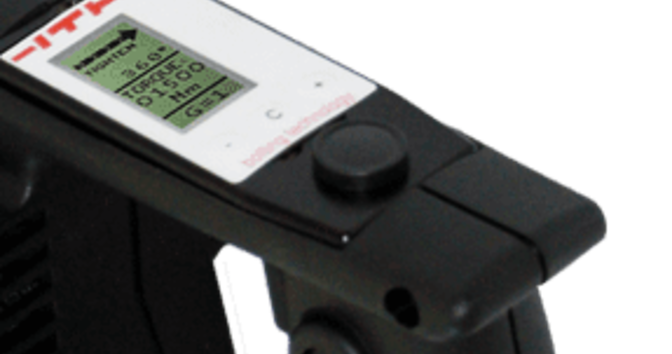

Przyjazne dla użytkownika klawisze nawigacyjne menu. Wielofunkcyjny wyświetlacz dla wersji EDS digital i EDS alpha.
Dogodnie umieszczone i dostępne.
Obrotowa stopa umożliwia bardziej elastyczne ustawienie w celu uzyskania idealnych punktów reakcji.
Trwały i ergonomiczny z zamkniętą osłoną palców.
Specjalnie wykonane ramię reakcyjne z podwójnym ramieniem, możliwe są niestandardowe rozwiązania do specjalnych zastosowań.
Specjalnie wykonane ramię reakcyjne, w którym punkt reakcji znajduje się w pierścieniu.
Opcjonalny:
Specjalne ramiona reakcyjne, przedłużenia i napędy boczne, testy mobilne i kalibracja za pomocą naszych urządzeń testujących.

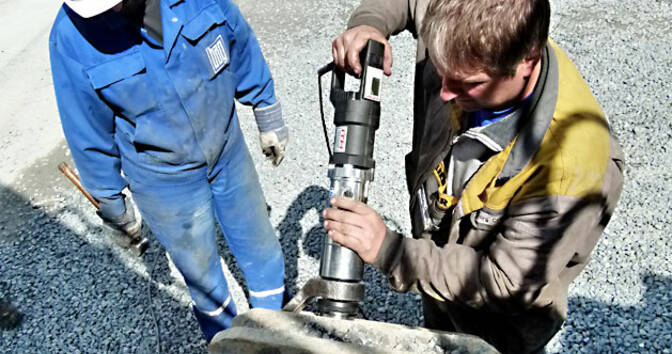

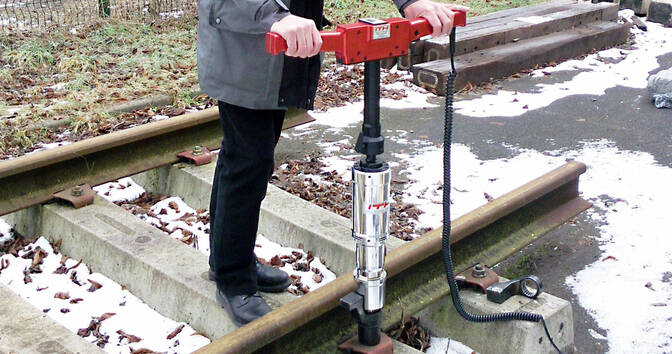

Dla połączeń podkładów kolejowych ITH opracowało specjalną konstrukcję „EDS T-Form” z poziomym uchwytem T. EDS T-Form oparty na cyfrowym EDS z wyświetlaczem wielofunkcyjnym.

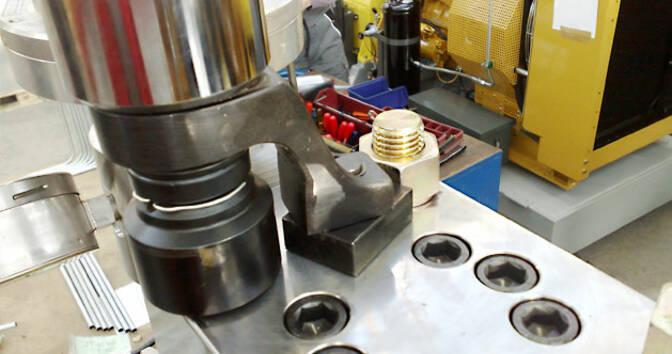

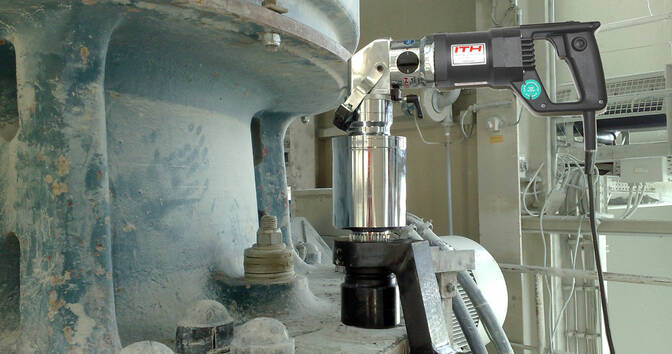

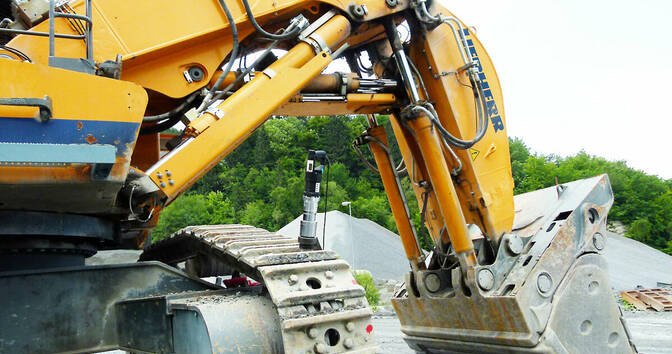

Połączenie śrubowe w kruszarce stożkowej do twardych skał w wersji z kątem prostym (specjalnie dla ograniczonego obszaru osiowego nad połączeniem śrubowym).

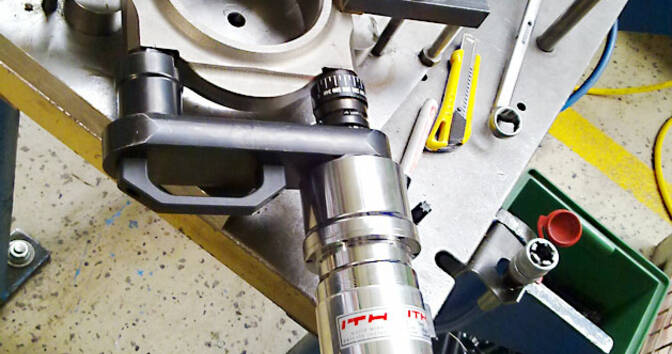

Zawsze gwarantowany optymalny punkt reakcji: przedłużki lub specjalne ramiona reakcyjne firmy ITH można dostosować i można je szybko wymienić.
Dzięki zastosowaniu różnych akcesoriów (gniazd, przedłużeń, ramion reakcyjnych) można rozszerzyć zakres zastosowania.
Przegląd akcesoriów do nakrętek

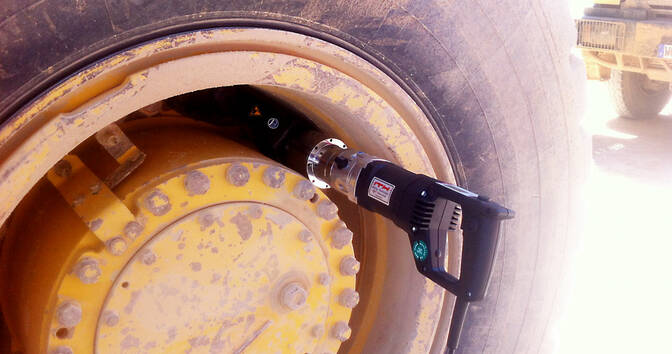

EDS może być stosowany w małych przegubach ze względu na kompaktową skrzynię biegów - jak widać na kole wywrotki. Dzięki zastosowaniu różnych akcesoriów (gniazd, przedłużeń, ramion reakcyjnych) można rozszerzyć zakres zastosowania.
Przegląd akcesoriów do nakrętek

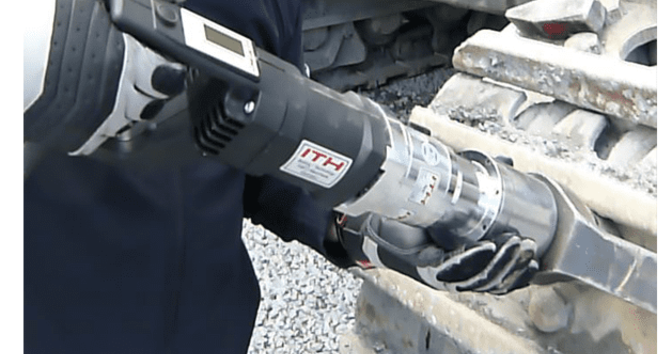

Połączenia płyt łańcuchowych (2x M27) maszyny budowlanej są dokręcane i poluzowywane za pomocą Zakrętarki EDS 400 (4000 Nm) podczas konserwacji. ITH dostarcza narzędzia do śrubowania i elementy mocujące do szerokiego zakresu zastosowań w maszynach budowlanych:
Płyty łańcuchowe maszyn do robót ziemnych są dokręcane momentem EDS 400, 4000 Nm (połączenie śrubowe 2x M27)
EDSw α:

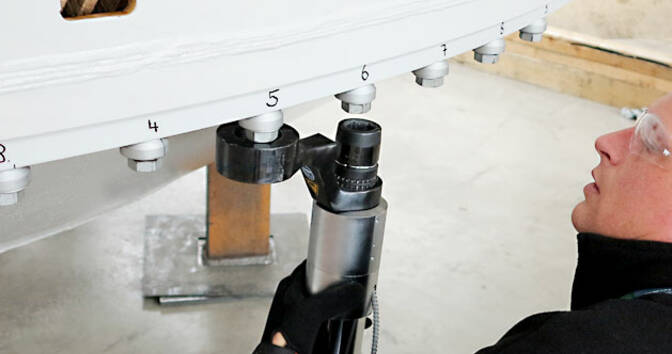

Wszystkie wersje kątowe EDSw są przeznaczone do zastosowań z ograniczeniami przestrzennymi, jak pokazano tutaj przy połączeniu łopatki turbiny wiatrowej 3 MW. Dodatkowo te śruby M30 są dokręcane za pomocą metody momentu obrotowego (wersja alfa α) z kątem momentu obrotowego 180 °, aby osiągnąć wyższą precyzję niż standardowa metoda momentu obrotowego.

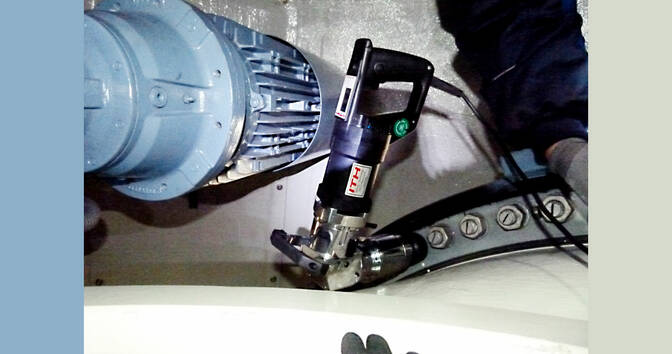

Ograniczony luz osiowy ze względu na ścianę po lewej stronie sprawia, że jest to idealne zastosowanie do wersji kątowej EDSw 250 z wyświetlaczem cyfrowym. Moment obrotowy tego klucza nasadowego wynosi 2500 Nm.

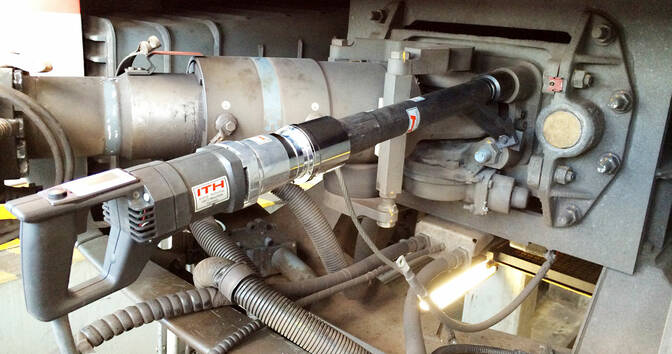

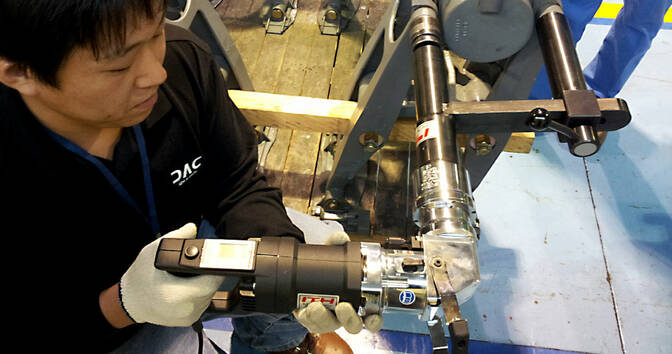

Połączenie śrubowe sprzęgu w pojeździe szynowym jest dokręcane przez EDS digital 250 z niestandardowym przedłużeniem.
Typ ES (jednostopniowy): Krótka i szeroka konstrukcja do promieniowo otwartych, ale ograniczonych prześwitów pionowych

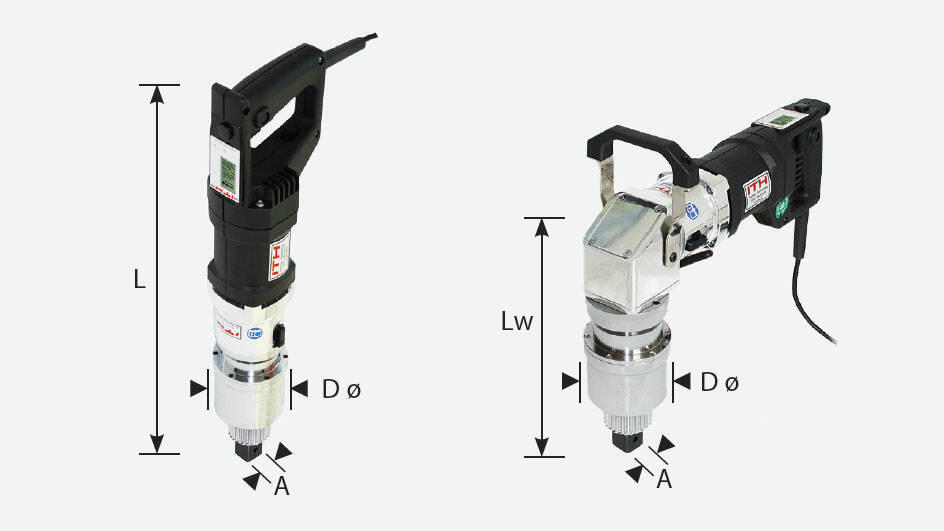

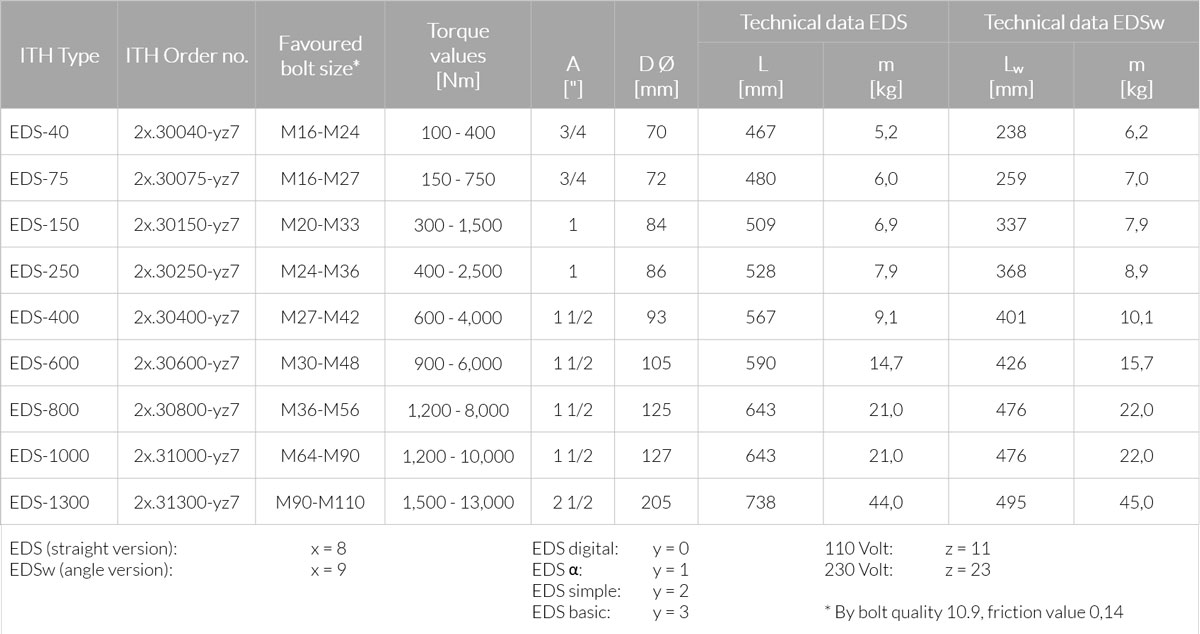

Standardowy zakres
Na specjalne zamówienie mogą zostać dostarczone specjalne cylindry, niestandardowe konstrukcje dla śrub o jakości 5.6, 6.8 lub 12.9 lub innych jakości śrub.
Występ gwintu
Minimalny występ gwintu śruby nad nakrętką: 1,0 xd śruby (w zależności od siły obciążenia wstępnego; d = średnica wewnętrzna gwintu).
Cylindry napinające śruby mogą być używane w następujących konfiguracjach elementów złącznych:
Nakrętki sześciokątne
Okrągłe nakrętki:
Opcjonalny system dokumentacji dla wersji cyfrowej EDS
System dokumentacji ITH pozwala na łatwe cyfrowe zarządzanie wszystkimi niestandardowymi danymi związanymi z procesem dokręcania, w tym wielkości
śrub, jakości śrub, wartości momentu obrotowego lub zastosowania oraz numerów identyfikacyjnych śrub i personelu.
Przesyłanie danych za pomocą karty SD
Dane aplikacji można wstępnie ustawić za pomocą oprogramowania ITH na komputerze i zapisać na karcie SD. Karta SD jest podłączona do skrzynki kontrolnej w ITH Zakrętarki.
Oprogramowanie do dokumentacji ITH:
Dzięki przyjaznej dla użytkownika konstrukcji oprogramowanie do dokumentacji ITH zapewnia łatwą kontrolę i ocenę procesu dokręcania. Oprogramowanie zostało opracowane przez ITH i można je dostosowywać.
Funkcja oprogramowania do dokumentacji ITH
Podział:
