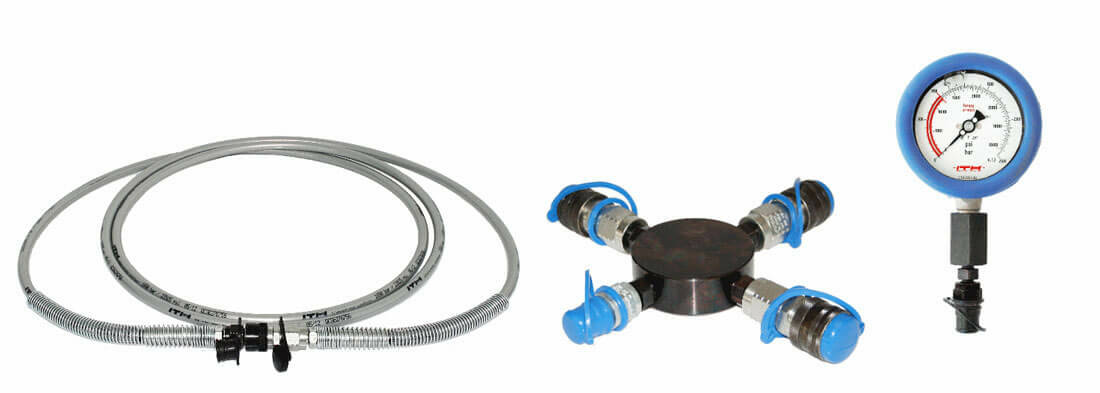

Akcesoria hydrauliczne

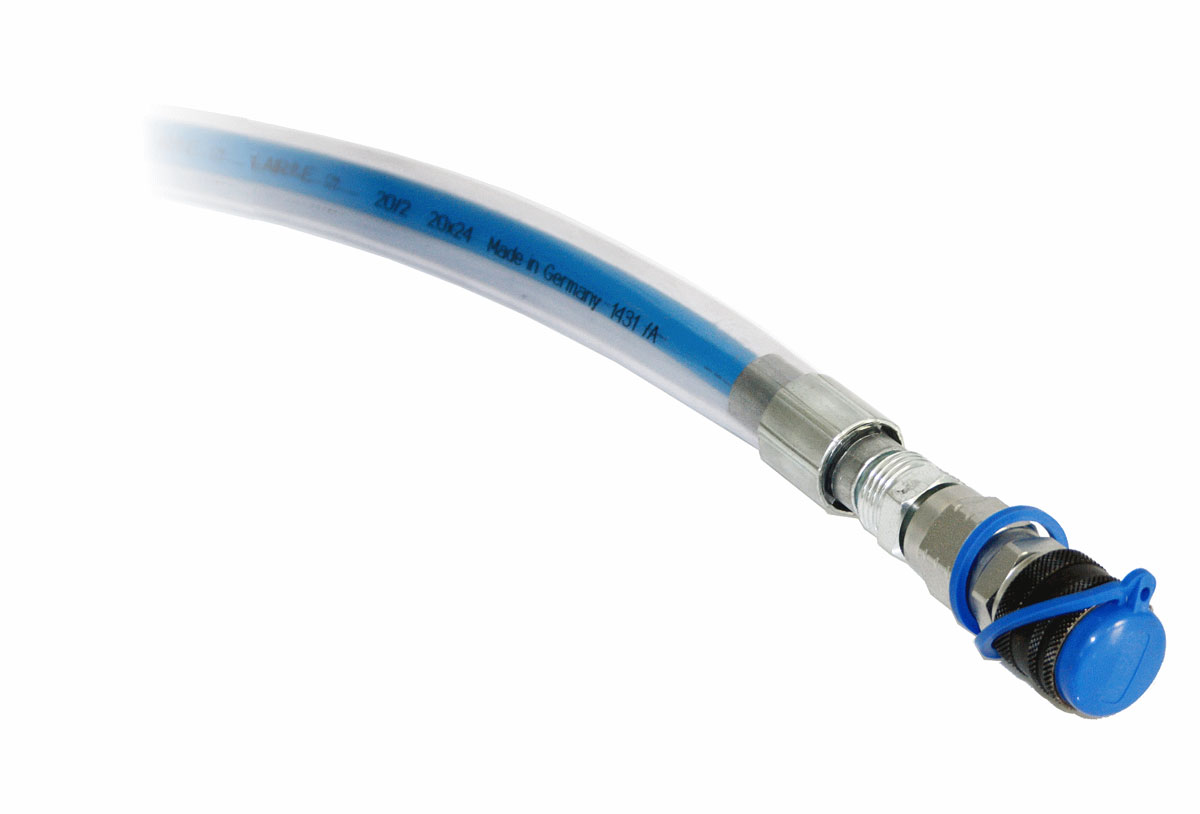

Węże wysokociśnieniowe od 1.500 bar do 3.000 bar
Węże wysokociśnieniowe charakteryzują się wysoką odpornością na ścieranie, małym promieniem gięcia, płaszczem ciśnieniowym z drutów stalowych (poprzecznych, wielowarstwowych) i są bardzo elastyczne, gdy są stosowane z pompami wysokociśnieniowymi ITH.
Dostępne są następujące projekty:

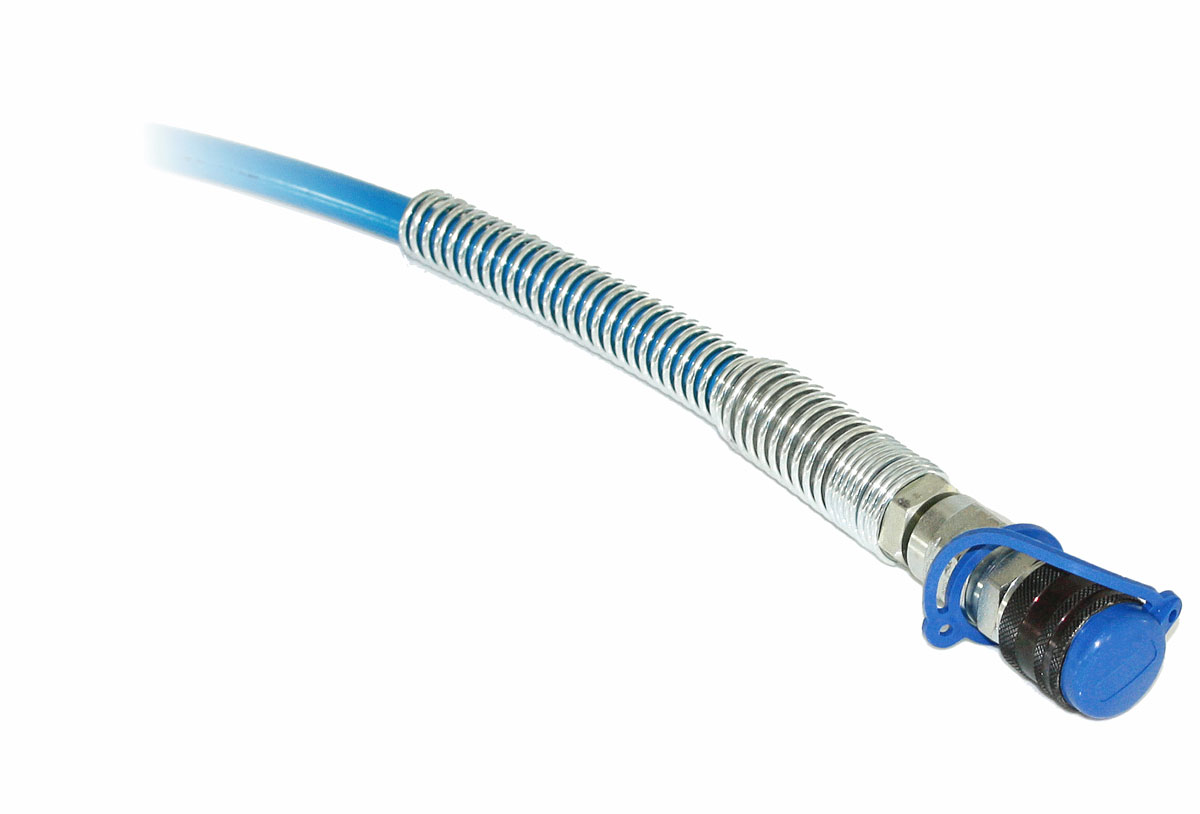

Seria 34 - z płaszczem ochronnym i sprężyną bezpieczeństwa
- Materiał wewnętrzny: poliamid
- Materiał zewnętrzny: poliuretan
- Kurtka ochronna wykonana z PVC: odporna na ścieranie i chemikalia
- Sprężyna bezpieczeństwa jest mocno naciągnięta i ocynkowana

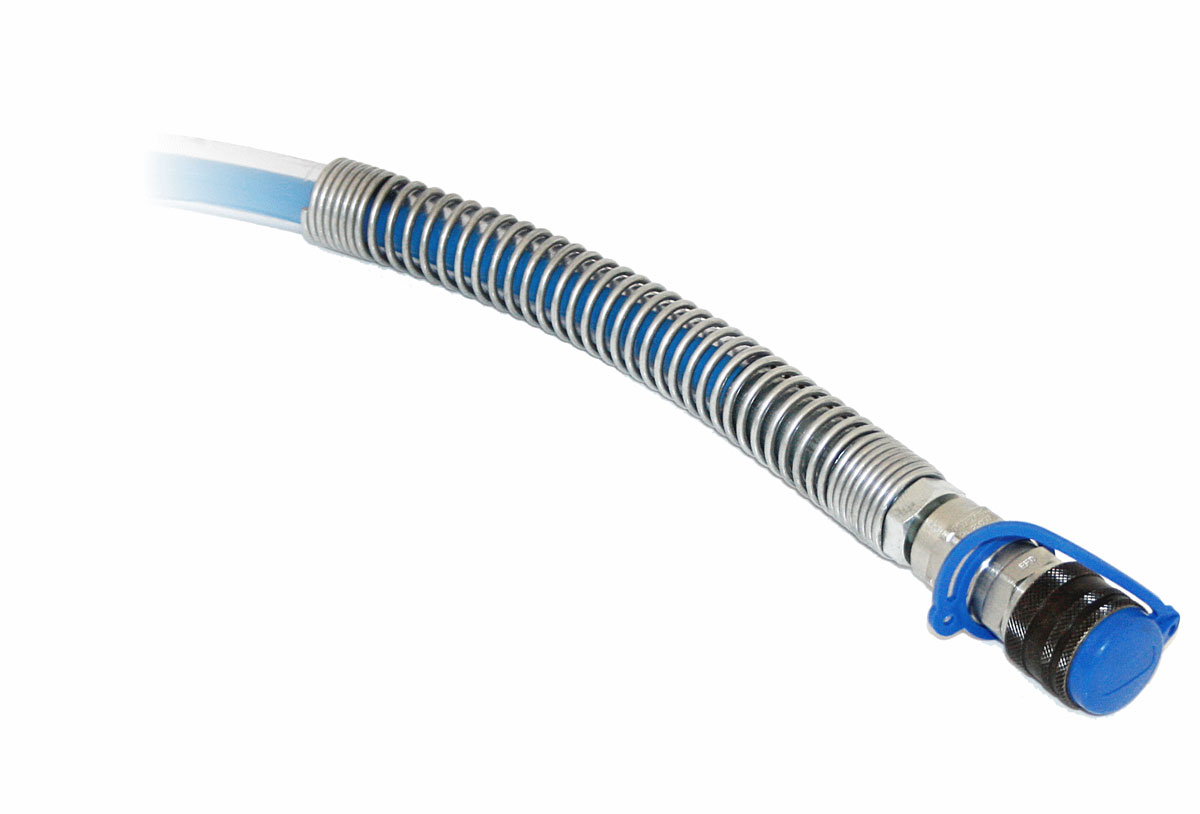

Seria 33 - ze sprężyną bezpieczeństwa (zabezpieczenie przed załamaniem)
- Materiał wewnętrzny: poliamid
- Materiał zewnętrzny: poliuretan
- Sprężyna bezpieczeństwa jest mocno naciągnięta i ocynkowana
Seria 32 - z płaszczem ochronnym
- Materiał wewnętrzny: poliamid
- Materiał zewnętrzny: poliuretan
- Kurtka ochronna wykonana z PVC: odporna na ścieranie i chemikalia
Seria 30 - standardowa
- Materiał wewnętrzny: poliamid
- Materiał zewnętrzny: poliuretan

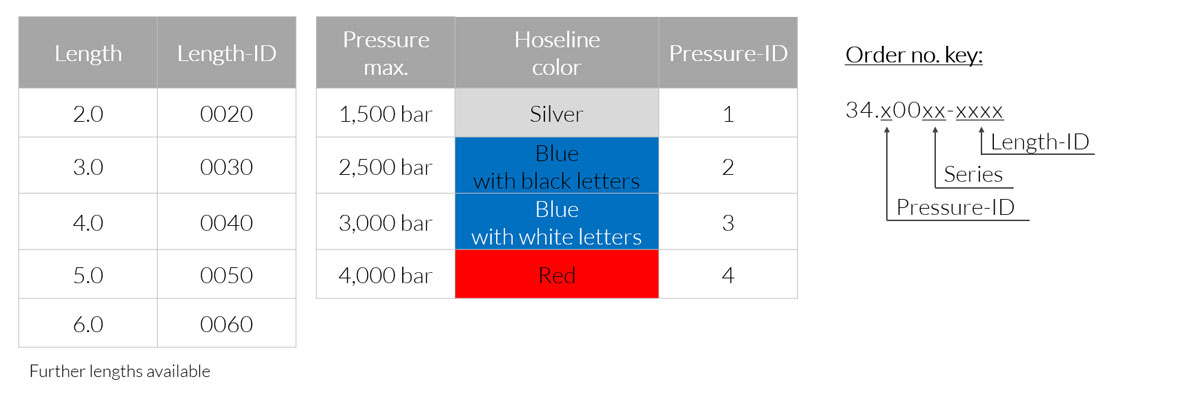

Numer klucza do węży wysokociśnieniowych
Konserwacja węży wysokociśnieniowych
Złączki i nakrętki
Złączki i złączki ITH są dostępne w następujących wariantach:

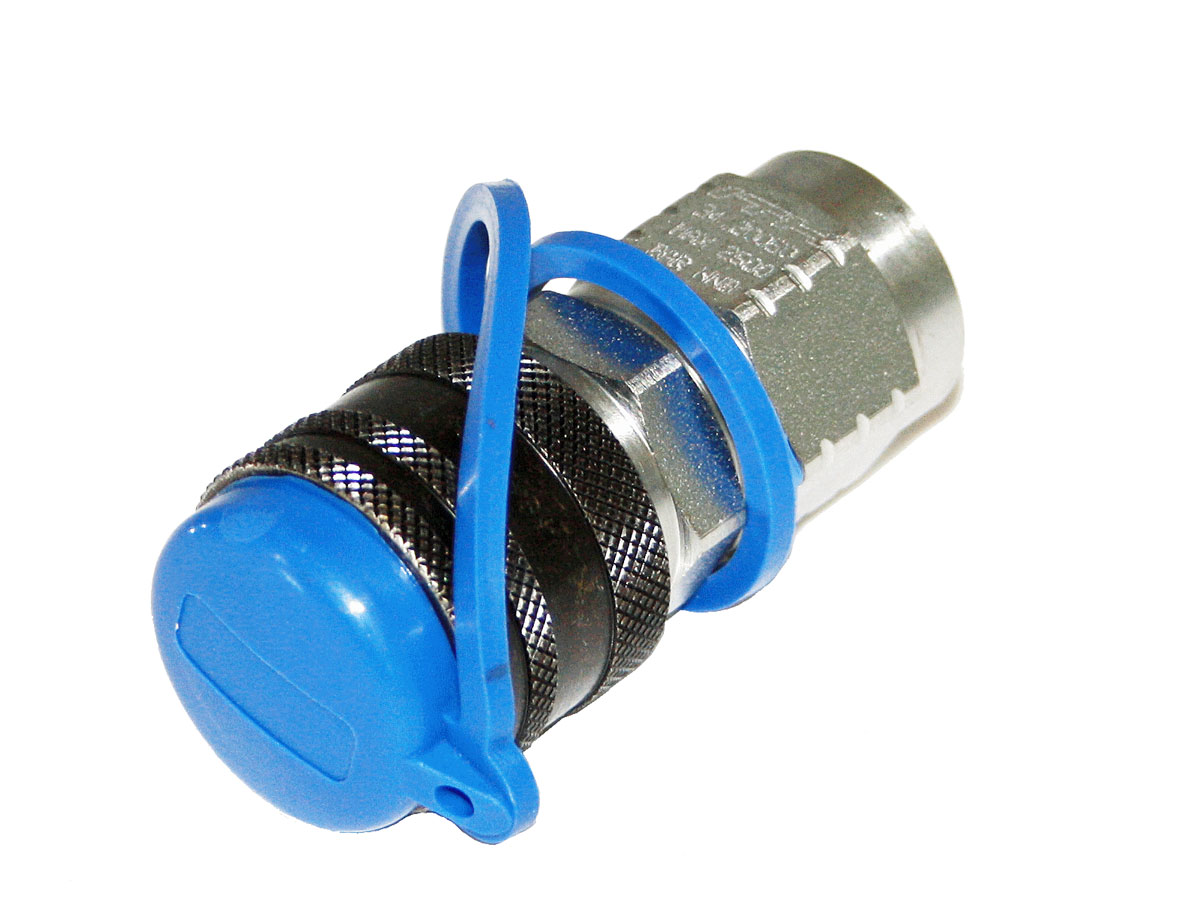

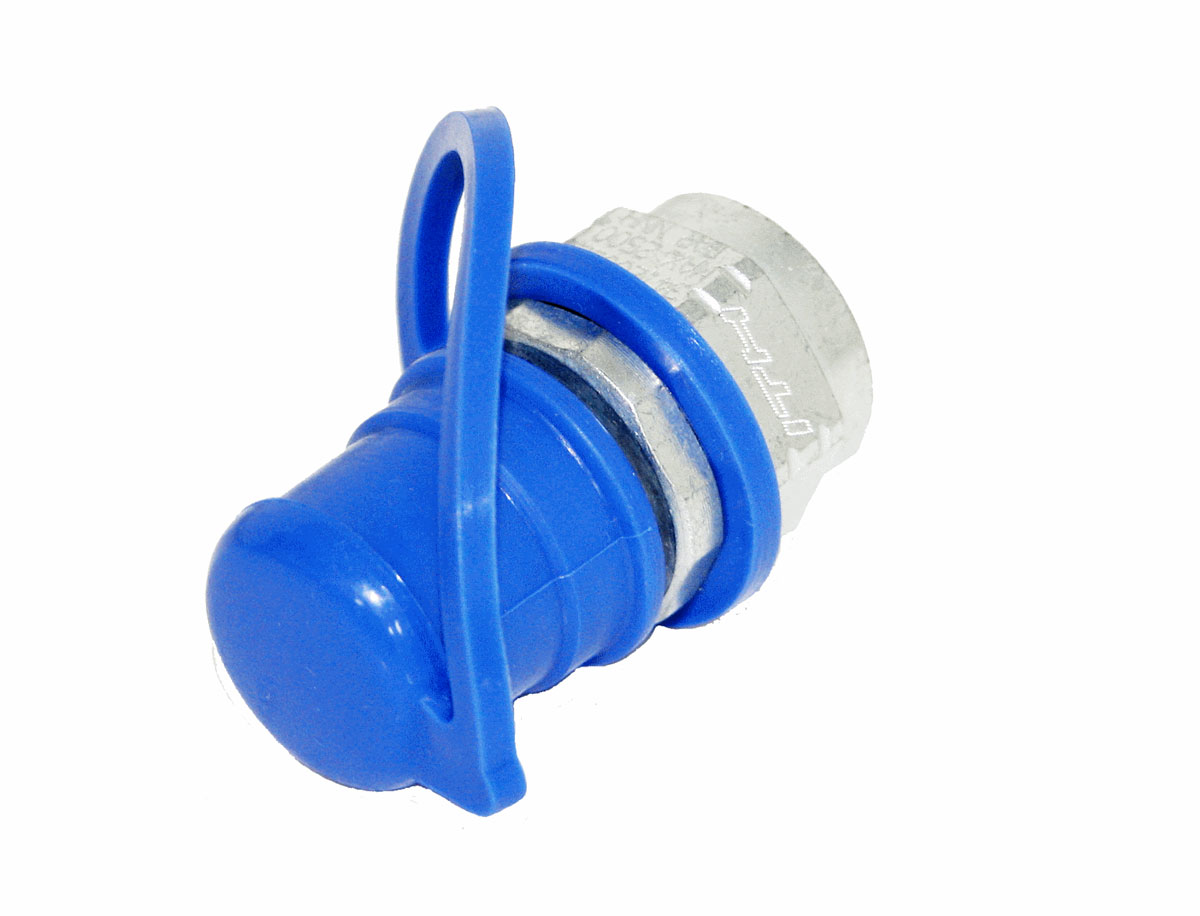

Seria 50 - złączka wysokociśnieniowa z gwintem wewnętrznym
- Czapka ochronna
- Sprzęgło niekapiące
- Opatentowany system uszczelnień
- Z blokadą bezpieczeństwa. Zapobiega przypadkowemu rozprzęgnięciu

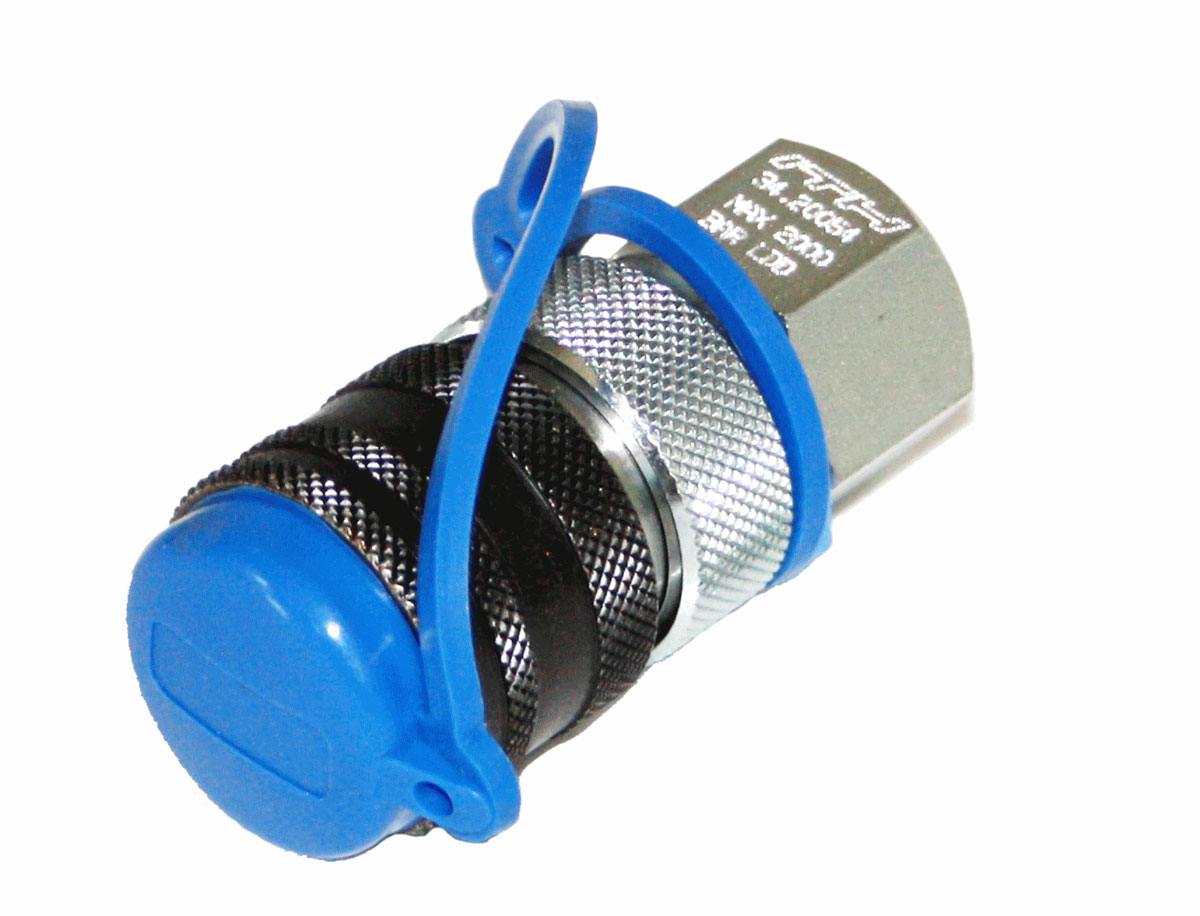

Seria 54/55 - złączka wysokociśnieniowa z pierścieniem zabezpieczającym
- Czapka ochronna
- Pierścień zabezpieczający
- Sprzęgło niekapiące
- Opatentowany system uszczelnień
- Z blokadą bezpieczeństwa. Zapobiega przypadkowemu rozprzęgnięciu
Seria 52 - złączka wysokociśnieniowa z gwintem wewnętrznym
- Czapka ochronna
- Sprzęgło niekapiące
- Opatentowany system uszczelnień
Seria 120 - Złączka z podwójnym gwintem

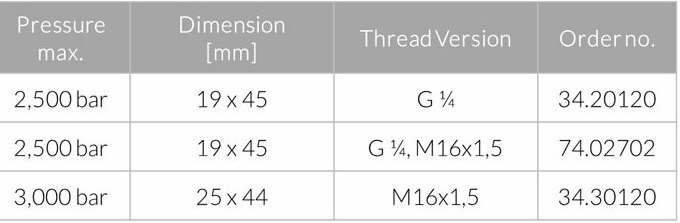

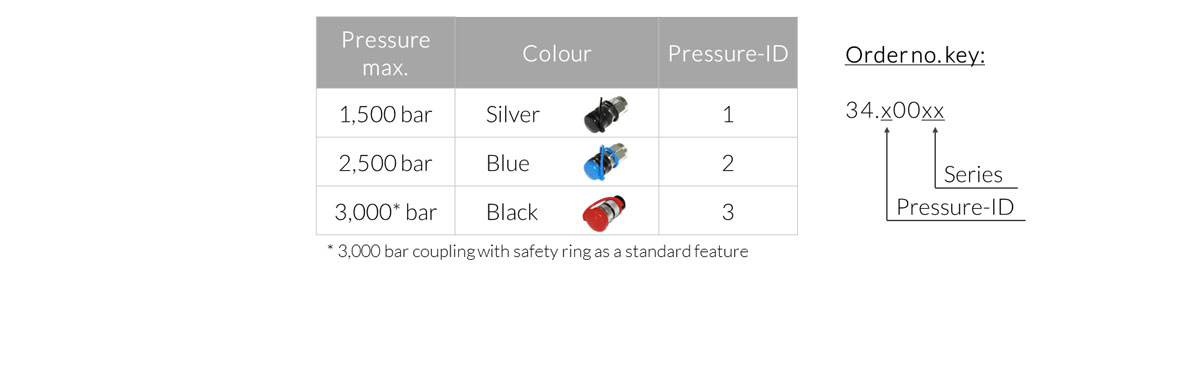

Numery zamówieniowe dla złączek i smoczków
Mierniki testowe ITH do użytku końcowego i liniowego

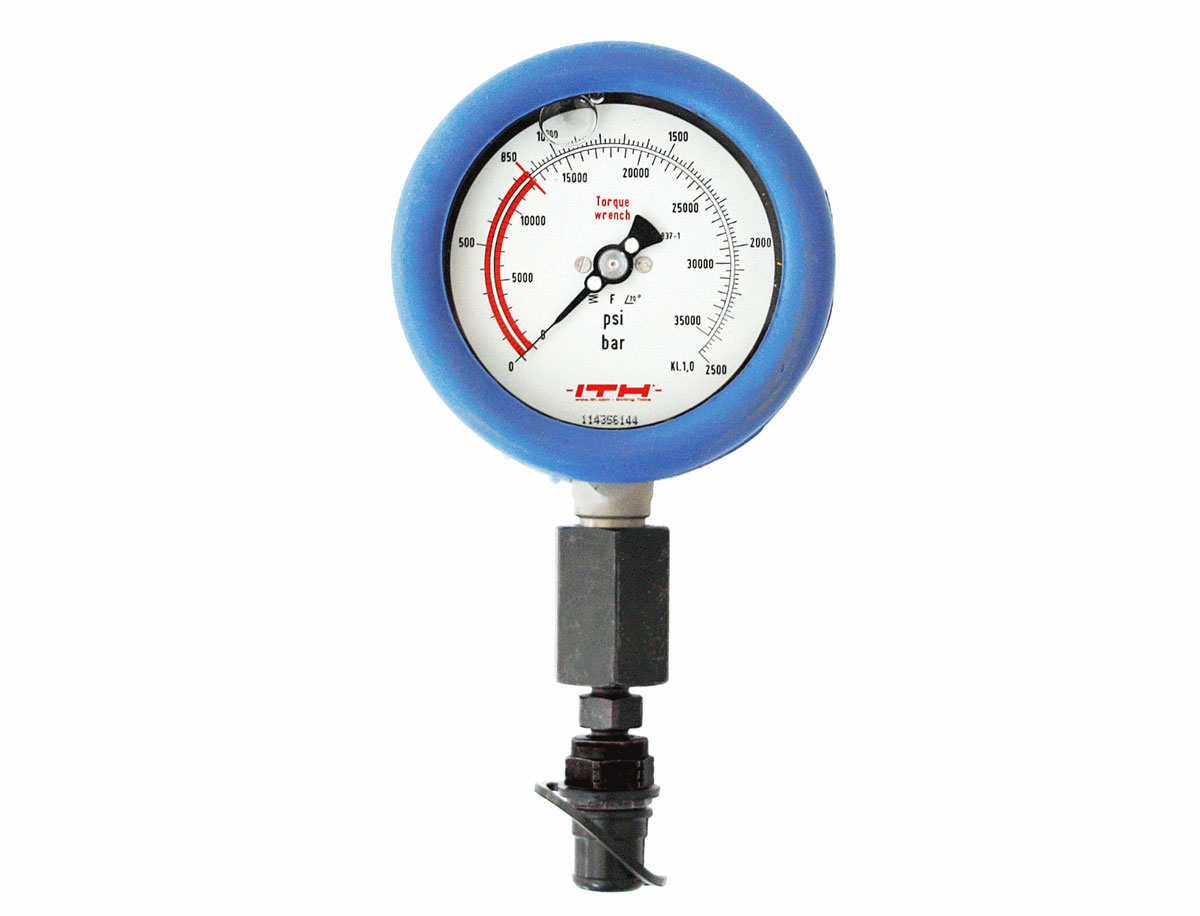

Seria 0112 - Test skrajni
- Do 3000 barów
- Wszystkie elementy stalowe są powlekane
- Odporna na uderzenia pokrywa
- Wypełnienie gliceryny
- Skalowanie w krokach co 10 barów
- Dostępne w średnicach 100 mm i 160 mm
| Max. ciśnienie operacyjne | Dostępne klasy dokładności |
|---|---|
|
1500 barów |
0,25; 0,5 i 1,0 |
|
2500 barów |
0,5 i 1,0 |
|
3.000 bar |
1,0 |
Seria 1500 - Przyrząd pomiarowy w linii
- Do 3000 barów
- Wszystkie elementy stalowe są powlekane
- Wypełnienie gliceryny
- Skalowanie w krokach co 10 barów
- Dostępne w średnicach 100 mm i 160 mm
| Max. ciśnienie operacyjne | Dostępne klasy dokładności |
|---|---|
|
1500 barów |
0,25; 0,5 i 1,0 |
|
2500 barów |
0,5 i 1,0 |
|
3.000 bar |
1,0 |

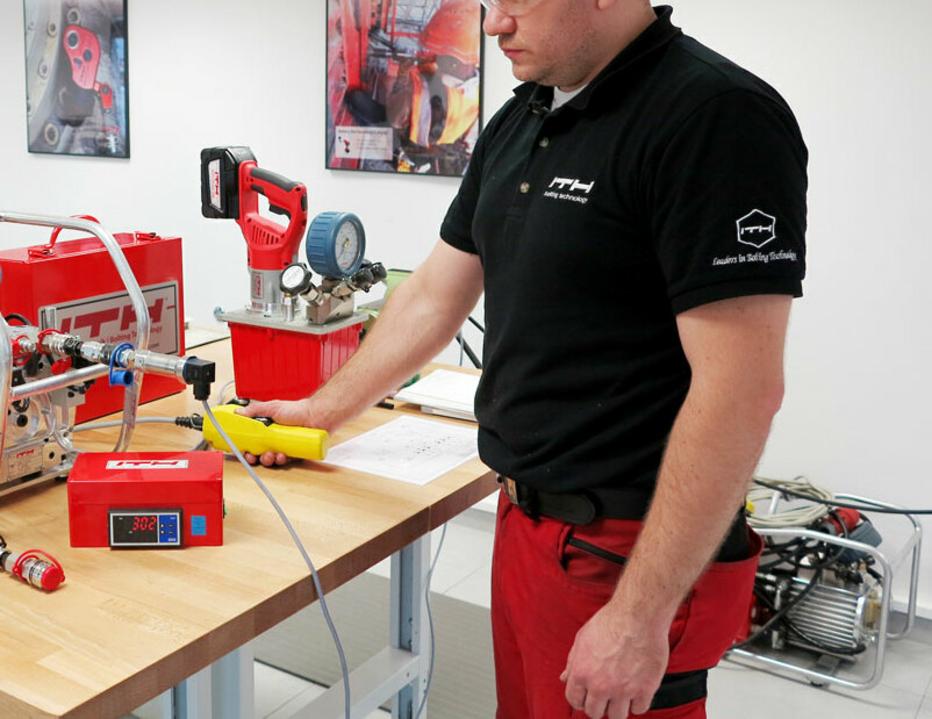

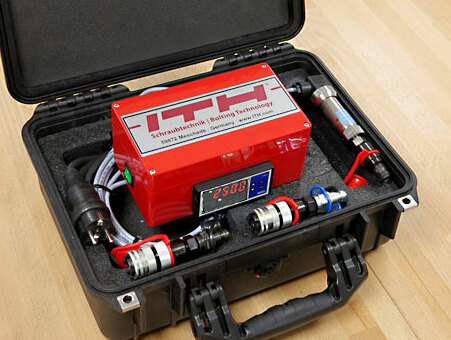

Seria 0151 - Cyfrowy miernik pomiarowy
- Testowanie agregatów hydraulicznych do
3000 barów (maks. Ciśnienie robocze) - Dostępne klasy dokładności 0,25; 0,5, 1
- Certyfikowana precyzja niemieckiej jednostki akredytującej (DAkkS Deutsche Akkreditierungsstelle), w tym certyfikacja.
- Masa transportowa (łącznie z walizką): 6 kg
- Wymiary transportowe (łącznie ze skrzynką | dł. X szer. X wys.): 410 mm x 330 mm x 170 mm
składniki
- Cyfrowy przetwornik ciśnienia
- Cyfrowy wyświetlacz pokazuje zmierzone ciśnienie wyjściowe podłączonej pompy
- Indywidualny wybór adapterów złączek. Na zdjęciu po lewej stronie:
adapter 1 x 1500 barów i adapter
1 x 2500 barów - Dostępne 230 V lub 110 V.
- Solidna walizka transportowa z twardą skorupą z dostosowaną wkładką piankową na wszystkie części, ergonomiczny, antypoślizgowy uchwyt, łatwo otwierane zatrzaski, zamykane

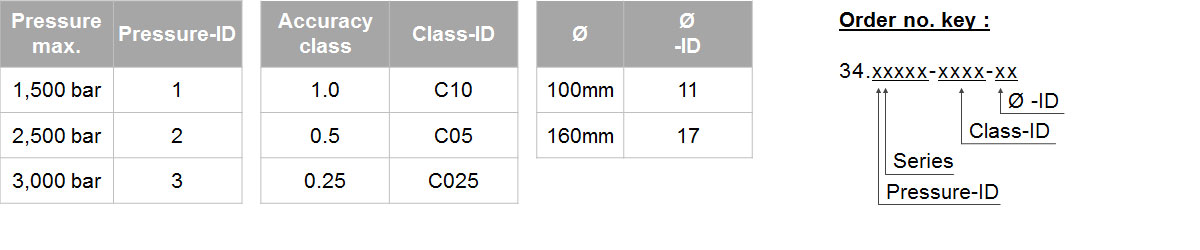

Numery zamówieniowe dla manometrów wysokociśnieniowych
Kolano sprzęgające i rozdzielacz sprzęgający

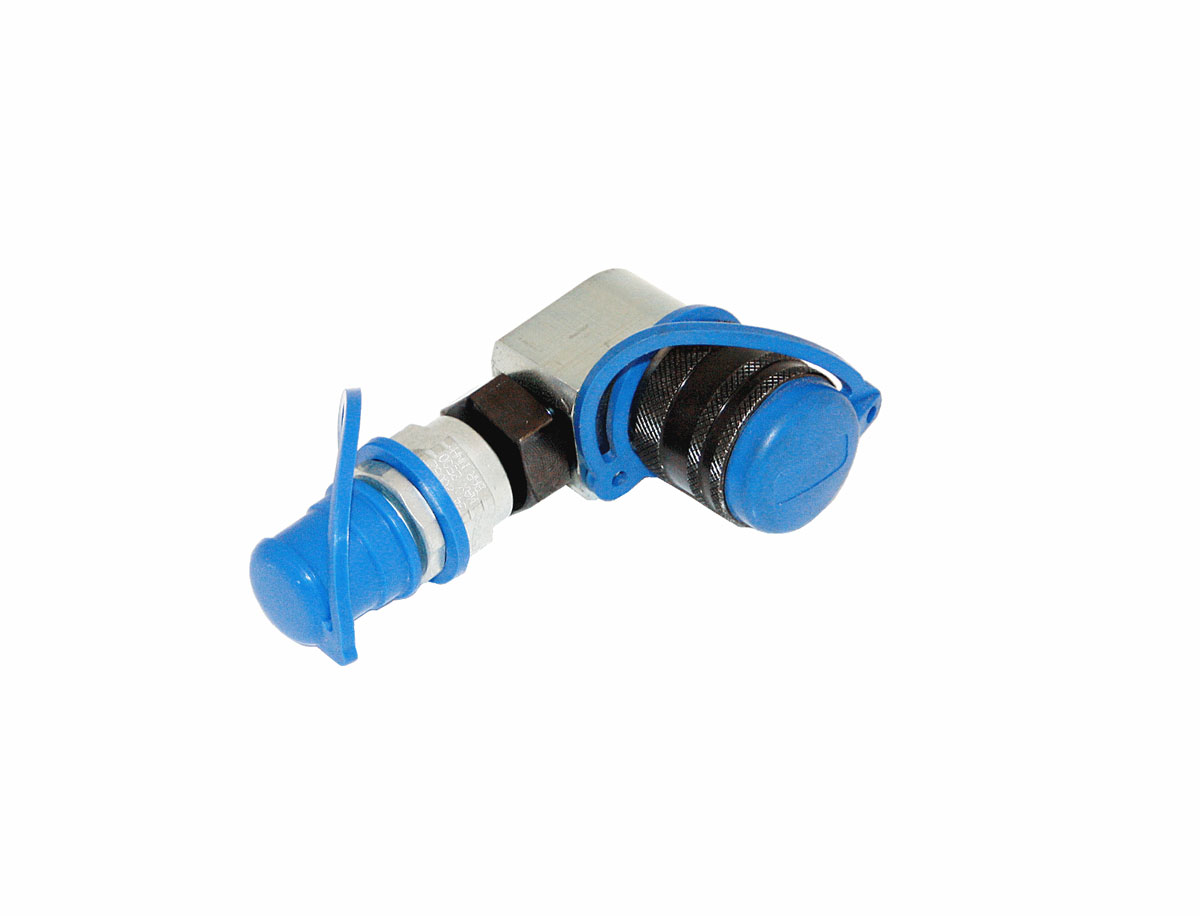

Kolano łączące
- Kolano łączące
- Czapka ochronna
- Sprzęgło niekapiące
- Opatentowany system uszczelnień
- Z blokadą bezpieczeństwa. Zapobiega przypadkowemu rozprzęgnięciu

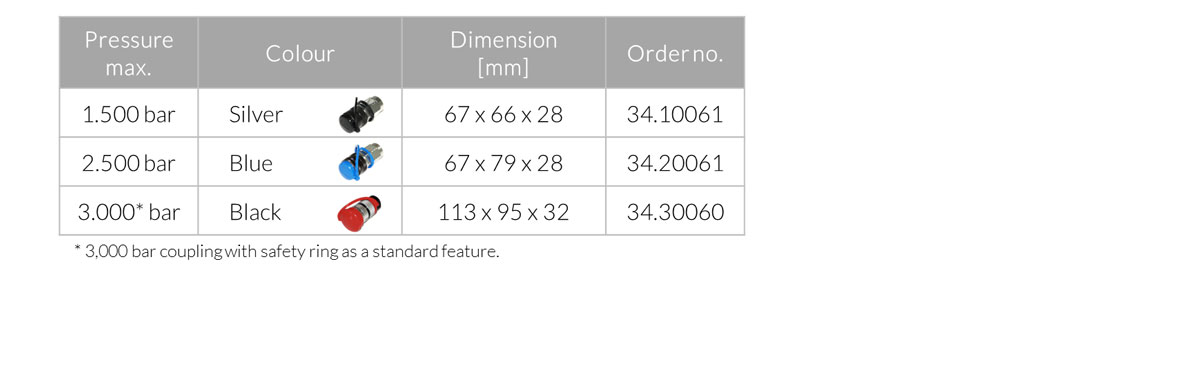

- Numer zamówienia kolanek sprzęgających

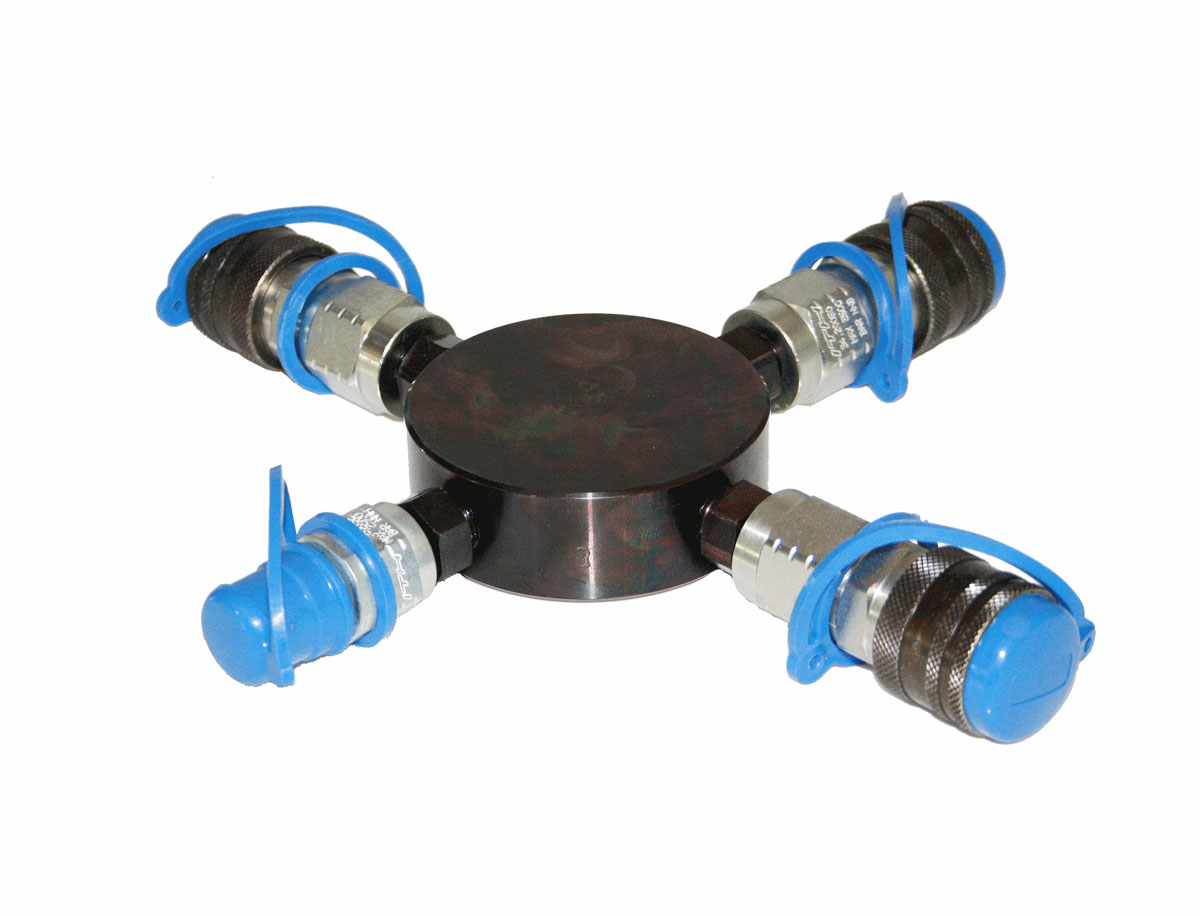

Dystrybutor sprzęgający
Różne typy z maksymalnie 5 złączami
- Czapka ochronna
- Sprzęgło niekapiące
- Opatentowany system uszczelnień
- Z blokadą bezpieczeństwa. Zapobiega przypadkowemu rozprzęgnięciu
- zalecane do zastosowań z wieloma naprężeniami
Numer zamówienia na kolana sprzęgające
Numer zamówienia dla rozdzielaczy sprzęgających
