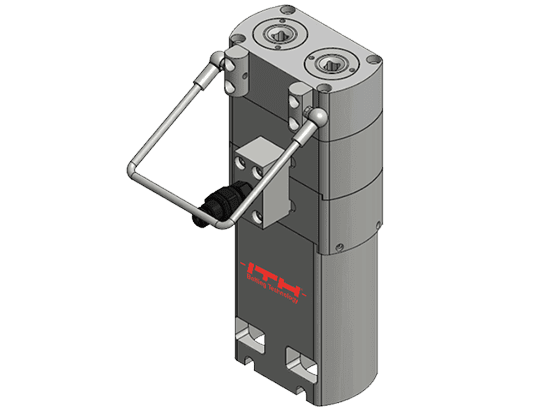

Hydraulic bolt tensioning cylinder type twin

Połączenie dwóch napinaczy

  • Jednoczesne wstępne naprężenie 2 połączeń śrubowych w bliskiej odległości osiowej - zakres: M16 do M52

Dwie tuleje wymienne

  • w jednym cylindrze oba mogą być montowane osobno dla łatwiejszego montażu

Modułowa konstrukcja

  • Wymienna podpórka, zintegrowane okno regulacji do dokręcania i poluzowywania nakrętek

Koncepcja bezpieczeństwa ITH

  • Zintegrowane funkcje bezpieczeństwa: opatentowany licznik cykli i opatentowane urządzenie bezpieczeństwa złamania
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Napinacze hydrauliczne
  5. Typ TWIN

Hydraulic bolt tensioning cylinder type twin

Przykłady zastosowania

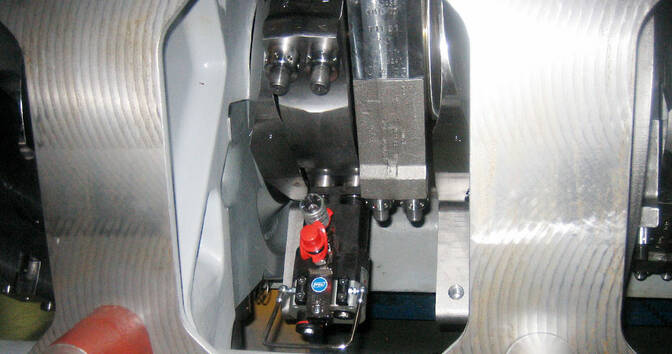

4 połączenia śrubowe M30x2 (1 1/8 ") na korbowodzie (średnica tłoka 340 mm) dużego silnika wysokoprężnego są precyzyjnie napinane za pomocą 2 śrub napinających ITH Cylindry typu Twin. Konstrukcja cylindrów typu Twin wykorzystuje opatentowany licznik cykli do dokumentacji i ze względów bezpieczeństwa połączeń śrubowych. Za pomocą okna regulacyjnego wymiennego pierścienia nośnego można łatwo dokręcić lub poluzować nakrętki (tutaj okrągłe nakrętki z promieniowymi otworami).


Na połączeniu śrubowym korbowodu dużego silnika wysokoprężnego (silnik V) śruby (M36x3 [1 3/8 "]) są napinane za pomocą siłowników napinających śruby ITH typu Twin, aby uzyskać równomierne i jednolite połączenie śrubowe. konstrukcja siłownika napinającego sworzeń typu Twin pasuje do ciasnych zastosowań.
