Hydrauliczny klucz dynamometryczny typu DKS
Najmniejsza średnica główki na rynku
Narzędzie typu kasetowego
Punkt reakcji w linii

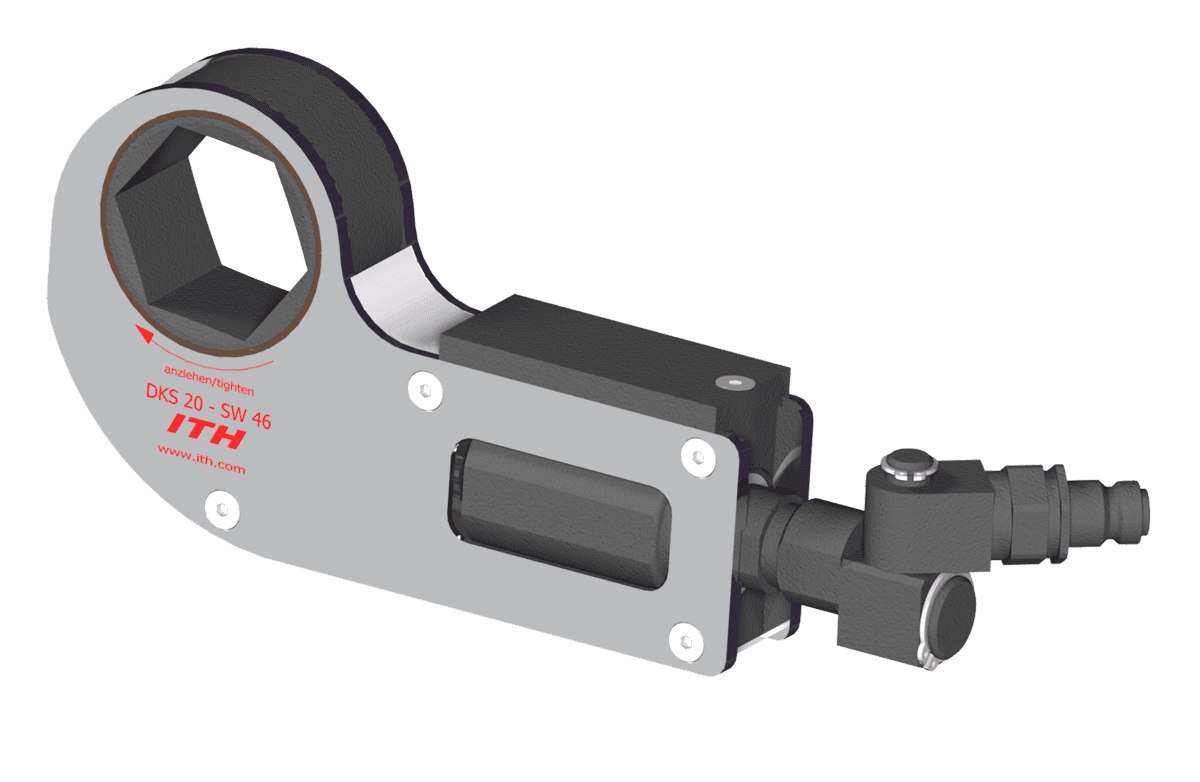

Hydrauliczny klucz dynamometryczny typu DKS

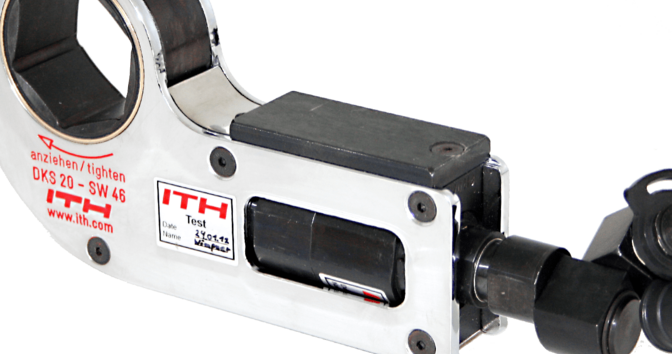

Obudowa zewnętrzna składa się z wytrzymałej stali. Konstrukcja kasetowa zapewnia łatwą konserwację.
Wydajna i łatwa w utrzymaniu konstrukcja elementów, w tym siłownik hydrauliczny jednostronnego działania (podwójnego działania od DKS 700 i wyższych), opatentowany system zapadkowy i mocna dwuczęściowa obudowa pozwala na szybką i łatwą konserwację. Cylinder wykorzystuje automatyczny powrót tłoka.
Z dwoma punktami obrotowymi dla maksymalnej elastyczności podczas ustawiania narzędzia i węża. Kompatybilny ze wszystkimi typami pomp ITH do hydraulicznych kluczy dynamometrycznych.
Bezpośrednie wsparcie dla stałych i powtarzalnych warunków wsparcia. Unika się dodatkowego lub nadmiernego momentu zginającego. Płyta jest częścią zużywającą się i można ją łatwo wymienić.

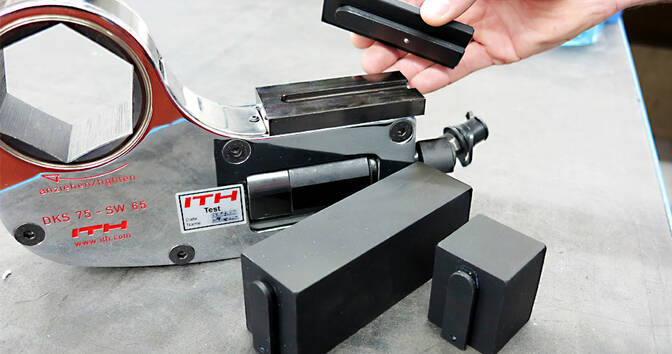

Opcjonalnie: łatwa i elastyczna wymiana różnych konstrukcji wsporczych na mechanizmie przesuwnym.

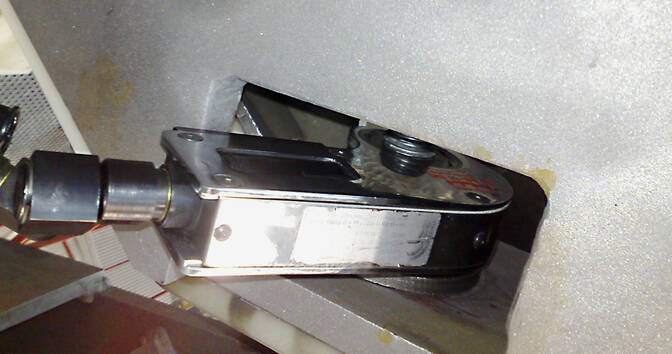

Kompaktowa konstrukcja: DKS jest zaprojektowany tak, aby pasował do przestrzeni o bardzo ograniczonych wysokościach, takich jak tutaj, na przekładni obrotowej silników.
Wyjście sześciokątne akceptuje kilka wkładek: reduktor sześciokątny typu DKS-A, typ gniazda DKS-AN, napęd kwadratowy typu DKS-AV i napęd sześciokątny typu DKS-AS. W ten sposób jedno narzędzie może być używane do wielu aplikacji. Znajdź tutaj przegląd wszystkich wkładek .
Kompaktowa konstrukcja: DKS jest zaprojektowany tak, aby pasował do przestrzeni o bardzo ograniczonych wysokościach, takich jak tutaj, przy połączeniu śrubowym przekładni obrotowej do silników .

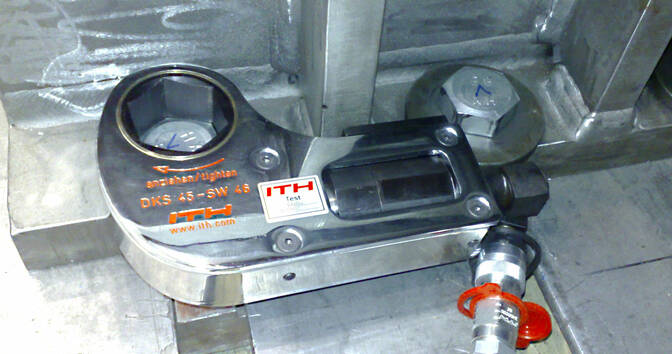

Punkt reakcji w linii: ramię reakcyjne jest bezpośrednio przy stopie generatora. Nadmierne naprężenia skręcające i zginające można uniknąć, reagując bezpośrednio na płytę.

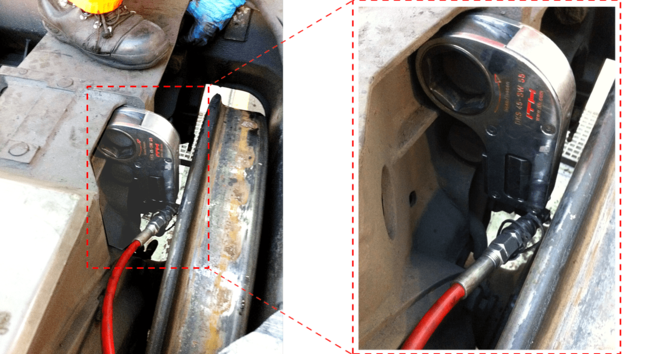

Zaprojektowany, aby pasował do szczelin o bardzo ograniczonej wysokości: DKS przy połączeniu śrubowym w wagonie.

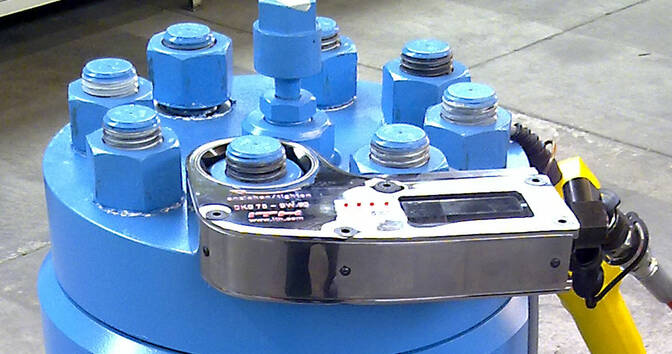

W połączeniach kołnierzowych klucz dynamometryczny może użyć sąsiednich nakrętek jako punktu reakcji. Aby uzyskać optymalne połączenie kołnierzowe, można jednocześnie używać wielu kluczy DKS w szeregu, aby dokręcić wszystkie śruby jednocześnie.

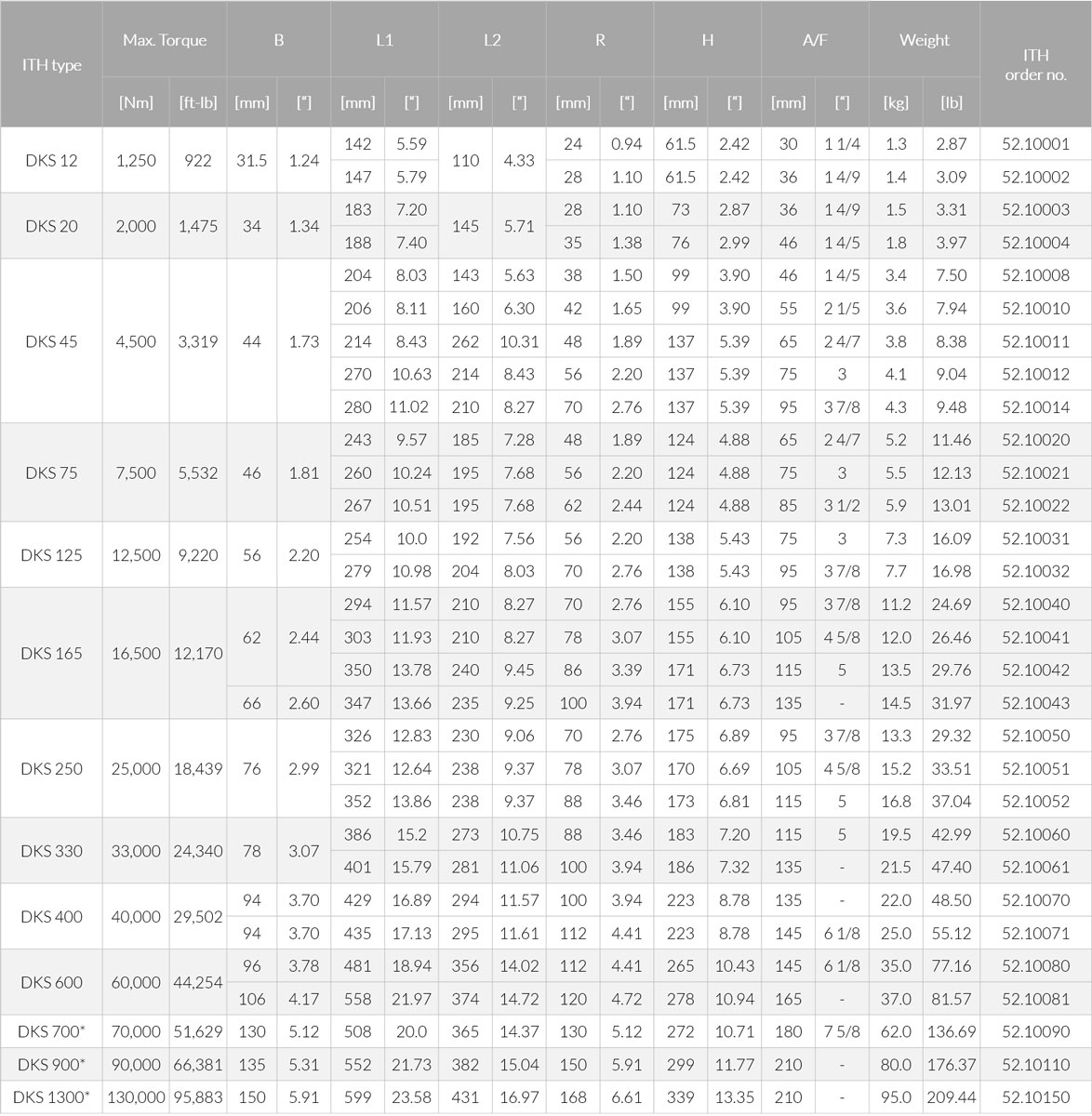

* Siłownik hydrauliczny dwustronnego działania od DKS 700 i nowszych.
Ulepszenia techniczne lub zmiany zastrzeżone.
Skontaktuj się z nami, aby uzyskać bezpłatną konsulat techniczny, pytania lub niestandardowe projekty.
Wszystkie hydrauliczne klucze dynamometryczne ITH działają zgodnie z metodą momentu obrotowego lub opcjonalnie z metodą momentu obrotowego.
Zastosowanie:
Kompaktowa, niskoprofilowa konstrukcja DKS jest specjalnie zaprojektowana do promieniowo ograniczonych przestrzeni, stałych i powtarzalnych warunków podparcia (np. Śruby kołnierzowe lub duże łożyska wałeczkowe itp.). Smukła kształt dopasowany w miejscach o bardzo małej wysokości wycięć (stawy).
Cechy
W całym procesie momentu obrotowego hydrauliczny klucz dynamometryczny typu DKS wykorzystuje bezpośredni punkt reakcji : nadmiernych naprężeń skręcających i zginających można uniknąć, reagując bezpośrednio na płytę.
Bardzo mocna płyta reakcyjna jest wykonana jako część zużywalna, którą można łatwo wymienić. Złącze węża zostało zaprojektowane z dwoma punktami obrotowymi dla maksymalnej elastyczności podczas ustawiania narzędzia i węża. Złącze obrotowe TWIN oferuje różne opcje pozycjonowania węża hydraulicznego. Opatentowany system zapadkowy umożliwia stabilne przenoszenie momentu obrotowego. Jednostronnego działania Siłownik hydrauliczny , opatentowany system zapadkowy i silny dwuczęściowa obudowa pozwala na szybką i łatwą konserwację.
Wkładki uniwersalne: można zastosować istniejące wkładki i nakrętki
DKS przyjmuje kilka wkładek:
Przegląd wszystkich akcesoriów do kluczy dynamometrycznych
Kompatybilność :
Hydrauliczne klucze dynamometryczne typu DKS mogą być stosowane ze wszystkimi pompami hydraulicznymi ITH (systemy z jednym lub dwoma wężami).
Niestandardowe ramiona reakcyjne i wkładki: ITH zapewnia dowolne niestandardowe ramiona reakcyjne lub wkładki według potrzeb klienta.
Skontaktuj się z nami, aby uzyskać bezpłatną konsultację techniczną lub w przypadku jakichkolwiek pytań technicznych dotyczących naszych produktów i Twojej aplikacji.
