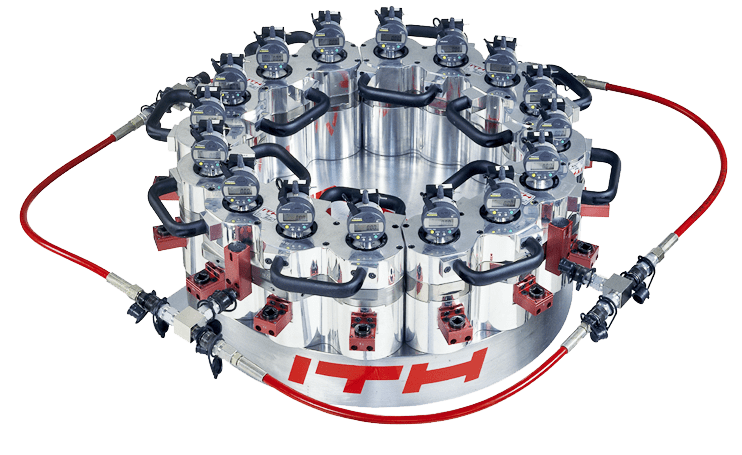

Segmentowy pierścień cylindra: tutaj z cyfrowymi miernikami cyfrowego systemu dokumentacji (opcjonalnie)


Hydraulic bolt tensioning cylinders type segment

Jednoczesne napięcie

  • 4 lub więcej połączeń śrubowych w jednej operacji, dostępne od M24 w górę

Koncepcja szybkiego montażu

  • Zoptymalizowana pod względem masy konstrukcja, modułowa konstrukcja, solidne i ergonomiczne uchwyty

Koncepcja bezpieczeństwa ITH

  • w tym opatentowany licznik cykli i opatentowane urządzenie zabezpieczające przed złamaniem
  • wysoka precyzja znacznie zmniejsza potencjalne ryzyko wycieków

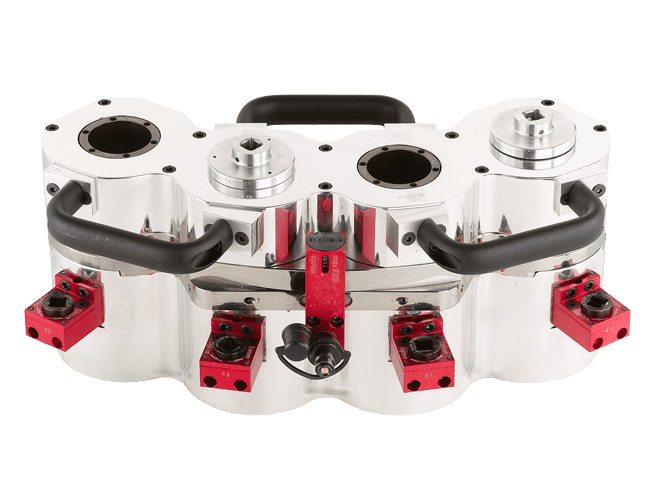

Segmentowy pierścień cylindra

  • W zależności od wymiarów kołnierza i rozstawu śrub kilka cylindrów segmentowych jest połączonych w pierścień segmentowy
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Napinacze hydrauliczne
  5. Typ Segmentu

Hydraulic bolt tensioning cylinders type segment

Przykłady zastosowań

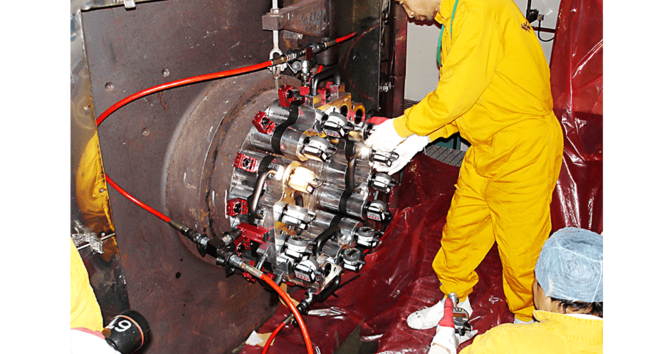

Połączenia śrubowe na pokrywie kołnierza głównego przyłącza otworu manometrycznego M36 (1 3/8 ") w turbinie parowej w elektrowni są jednocześnie napięte przez cylindry segmentu ITH do dokładnego wyniku obciążenia wstępnego.

Koncepcja szybkiego montażu ITH obejmuje:

  • Szybka obsługa dzięki modułowej budowie i ergonomicznym uchwytom
  • Szybka obsługa dzięki lekkiej konstrukcji i koncepcji

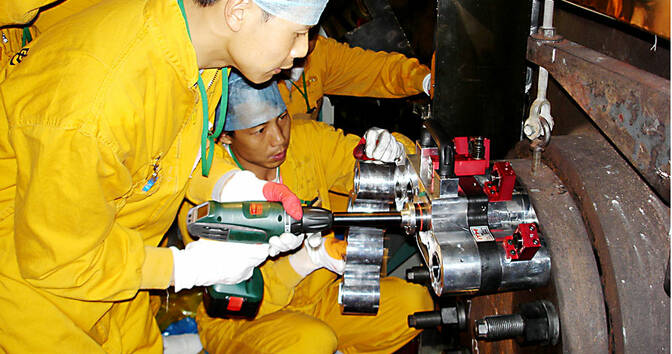

  • Kwadratowe adaptery służą do szybkiego połączenia cylindra ze śrubą za pomocą zasilacza bateryjnego.

4 Cylindry segmentu ITH są połączone razem w pierścień.

Po szybkim montażu wszystkich 4 cylindrów segmentu ITH łączy się je ze sobą, tworząc układ hydrauliczny. Pełny układ hydrauliczny jest następnie podłączany do wysokociśnieniowej pompy hydraulicznej, a następnie stosowane jest obliczone ciśnienie. Dzięki zastosowaniu naprężenia wstępnego większej liczby śrub jednocześnie uzyskuje się dokładny wynik obciążenia wstępnego. Możliwe ryzyko wycieku z kołnierzy jest zmniejszone .

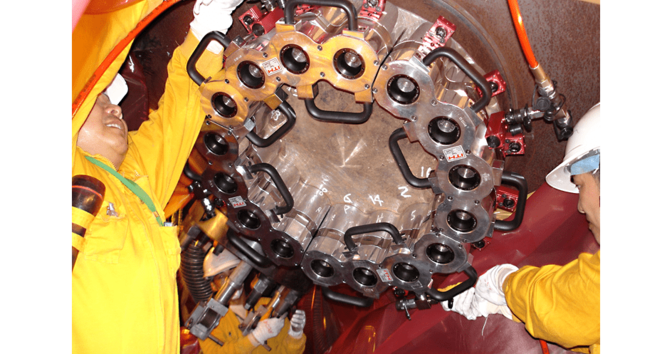

Połączenia śrubowe M48 (1 7/8 ") pokrywy kołnierza głównego przyłącza włazu w generatorze pary w elektrowni są napinane przez segmentowy pierścień cylindra, aby osiągnąć precyzyjny i równomierny wynik siły naprężenia wstępnego.


Łatwa instalacja cyfrowych mierników pomiarowych: ITH wyraźnie zaleca stosowanie systemu dokumentacji ITH PD / PSD poprzez zastosowanie pierścienia cylindrycznego segmentu ITH . Rozciąganie śrub i przyłożona siła naprężająca są mierzone przez cyfrowy system dokumentacji za pomocą mierników cyfrowych. Dane są dokumentowane i analizowane przez oprogramowanie do dokumentacji ITH.

Zastosowanie: Pokrywa kołnierza - połączenie śrubowe przy głównym przyłączu włazu M36 (1 3/8 ") przy turbinie parowej w elektrowni .

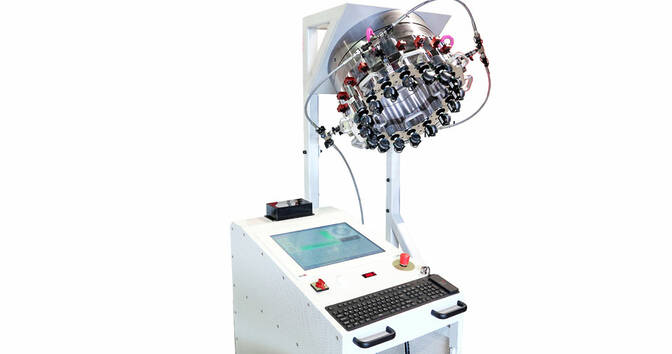

ITH wyraźnie zaleca stosowanie systemu dokumentacji ITH PD / PSD poprzez zastosowanie cylindrów segmentu ITH, co ma następujące zalety:

  • Pomiar rozciągania śruby dla każdej śruby (pomiar przyłożonego obciążenia wstępnego) za pomocą mierników cyfrowych
  • Łatwa cyfrowa dokumentacja i analiza pomiarów
  • Cyfrowe zarządzanie wszystkimi istotnymi danymi za pomocą oprogramowania sterującego ITH zainstalowanego na komputerze przemysłowym.
  • Automatyczne sterowanie i analiza hydraulicznej pompy wysokociśnieniowej

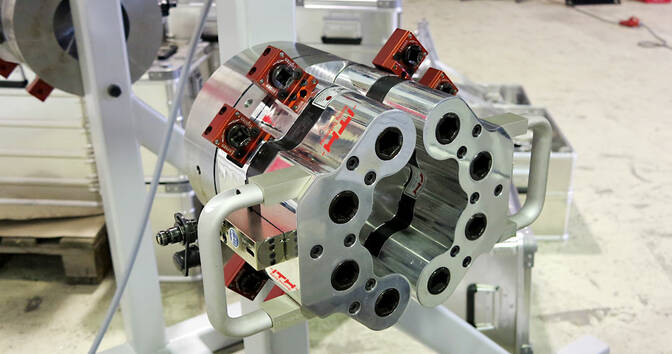

Do otworów ręcznych i otworów kontrolnych połączenia śrubowe M24 (7/8 ") w turbinie parowej w elektrowni ITH dostarcza cylindry napinające śruby segment typu M24. Wymiary kołnierzy mogą być dostarczane przez cylindry 2-segmentowe. Segmentowy pierścień cylindra jest wbudowany w układ hydrauliczny i umożliwia bezpośrednie wstępne napinanie większej liczby śrub jednocześnie.

Funkcjonowanie

Jednoczesne dokręcenie lub poluzowanie połączenia kołnierzowego w jednej operacji

Zgodnie z rozstawem śrub i wymiarami kołnierza można zastosować więcej cylindrów segmentowych ITH na tych samych kołnierzach, co pierścień cylindra segmentowego na połączeniu śrubowym kołnierza. Segmenty są połączone razem w obwód hydrauliczny, a następnie podłączone do pompy hydraulicznej, a następnie pod ciśnieniem

Precyzyjne wyniki dzięki równoległemu napinaniu
Za pomocą równoległego napinania wszystkich połączeń śrubowych można osiągnąć równe odchylenie obciążenia wstępnego połączenia śrubowego. ITH wyraźnie zaleca korzystanie z systemu dokumentacji ITH PD / PSD , który obejmuje kontrolę cyfrową i dokumentację procesów łączenia śrubowego za pomocą tych systemów.
Precyzyjne napinanie za pomocą cylindrów napinających śruby ITH zmniejsza ryzyko wycieku na połączeniu kołnierzowym. Połączenie śrubowe jest trwałe i bezpieczne . Podczas konserwacji połączenia kołnierzowego można go bardzo łatwo otwierać i zamykać.
