ITH Nakrętki RMS / RMZ

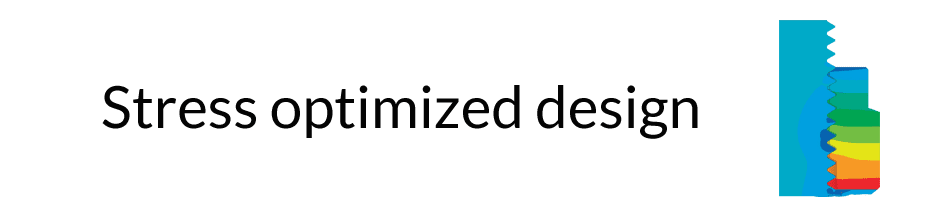

Zoptymalizowana pod kątem naprężeń konstrukcja ITH Nakrętki RMS i RMZ osiąga wyższe siły naprężania śrub (nawet o 40% więcej) niż w przypadku porównywalnych nakrętek sześciokątnych DIN, co potwierdzają badania naukowe. Projekt jest certyfikowany przez niemiecki Lloyds. ITH RMS / RMZ są zbudowane do współpracy z cylindrami napinającymi śruby ITH w zakresie od M24 do M100 (7/8 '' do 4 ''). Orzechy okrągłe ITH są produkowane w:

  • ITH RMS : ITH wersja z nakrętką sześciokątną
  • ITH RMZ : ITH wersja z dwiema płaskimi nakrętkami

Możliwe są nawet niestandardowe aplikacje. Obie wersje są również dostępne w płaskiej wersji „ITH RMS / RMZ slim line”.

ITH Okrągłe nakrętki mogą osiągnąć do 40% wyższe napięcie wstępne

  • co pozwala projektantowi zmniejszyć rozmiary łączników, co pozwala zaoszczędzić koszty
  • Większy odstęp między śrubami n: Średnicę kołnierza można zmniejszyć, co oszczędza koszty

Certyfikowany projekt

  • przez niemieckiego Lloyds
  • Zaprojektowany do użytku z cylindrami napinającymi śruby ITH
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Łączniki
  4. ITH Nakrętki RMS / RMZ

Zastosowanie

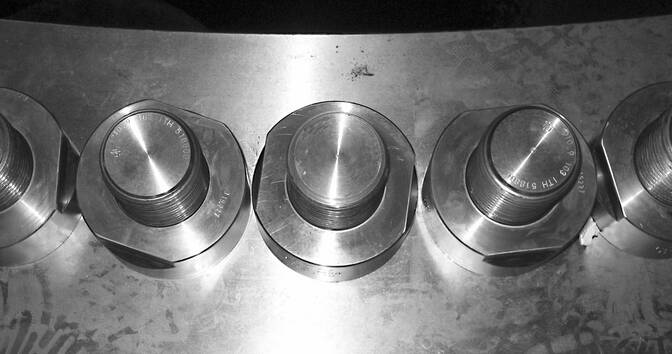

Zastosowanie: Łożysko ślizgowe z pierścieniem wewnętrznym
Mniejsza średnica zewnętrzna okrągłej nakrętki ITH (tutaj ITH RMZ M60) zmniejsza odstęp między śrubami n i liczbę śrub na kołnierzu pierścienia. Z tego powodu grubość kołnierza można wyraźnie zmniejszyć, a kołnierz można uczynić bardziej zwartym, co zmniejsza koszty. Wyższe siły naprężenia wstępnego uzyskano dzięki zastosowaniu okrągłej nakrętki ITH RMZ.

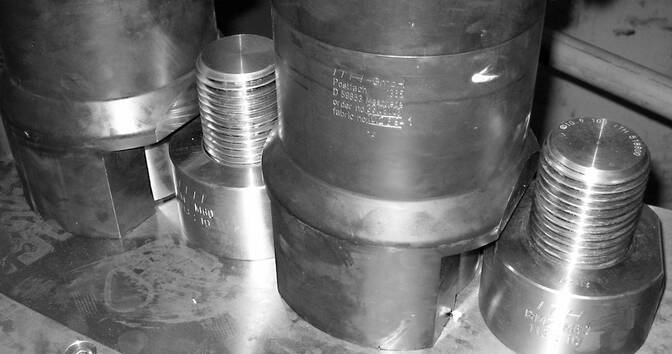

Zastosowanie: Łożysko ślizgowe
z pierścieniem wewnętrznym Dzięki fazowaniu na podparciu cylindrów napinających śruby ITH można je łatwiej i szybciej obsłużyć w procesie montażu.

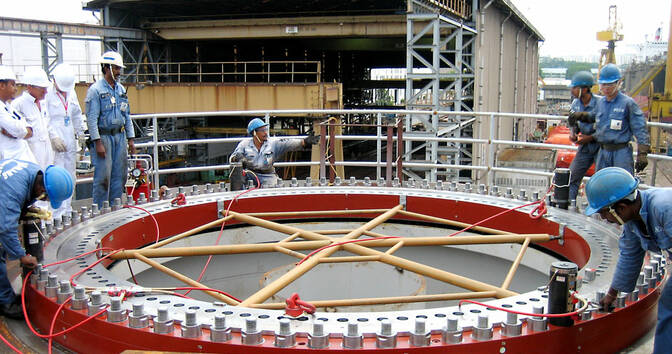

Zastosowanie: łożysko ślizgowe z pierścieniem zewnętrznym
Łącznie zastosowanie łożyska ślizgowego. W tym zastosowaniu zastosowaliśmy w tym samym czasie 4 różne cylindry napinające śruby na zewnętrznym pierścieniu, jednocześnie zapewniając siłę wstępnego naprężenia (ITH-multi-naciąg). 4 cylindry napinające śruby połączono ze sobą w jednym obwodzie hydraulicznym i podłączono do pompy hydraulicznej ITH ITH Aero-MAX 9).

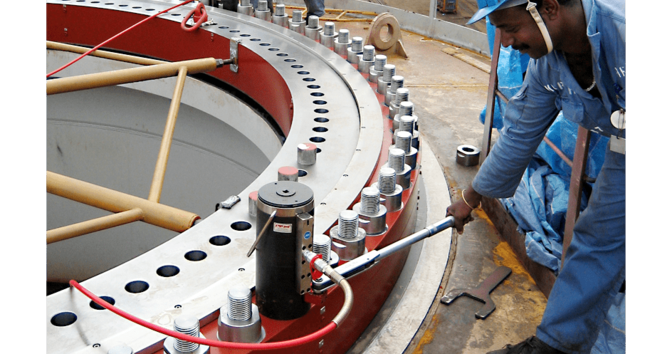

Zastosowanie: Łożysko ślizgowe z pierścieniem zewnętrznym
Po zastosowaniu pełnego ciśnienia hydraulicznego nakrętkę ITH Round ustawia się ręcznie kluczem dynamometrycznym z określoną wartością momentu obrotowego dla nakrętek okrągłych RMS.

Wymiarowanie i opis

RMZ preload nut

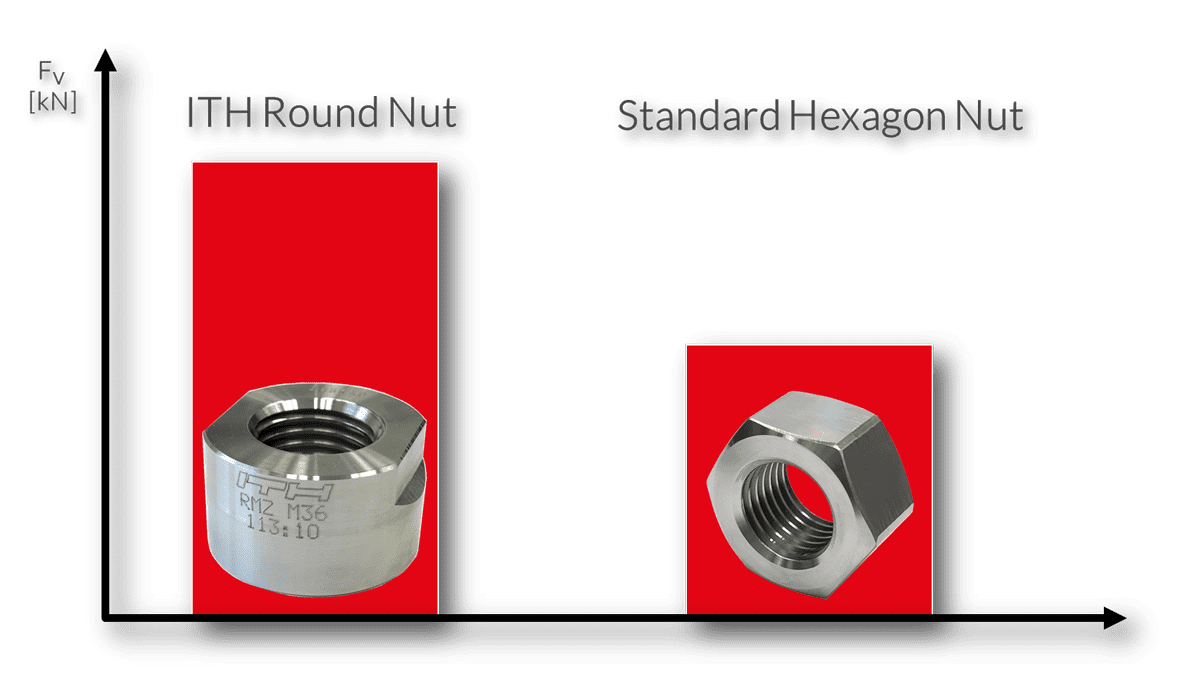

Nakrętki okrągłe ITH osiągają wyższe siły naprężenia wstępnego
Wysoki stopień odtwarzalności siły naprężenia wstępnego osiąga się dzięki specjalnym czynnikom geometrycznym. Badania naukowe wykazały, że w przypadku zastosowania
nakrętek okrągłych ITH siła naprężenia wstępnego w śrubach jest o 40% większa niż w przypadku nakrętek sześciokątnych DIN.

Oszczędności materiałowe

Żywotność śruby zwiększa się dzięki zastosowaniu okrągłych nakrętek ITH, ponieważ naprężenia karbu na pierwszym gwincie nośnym śruby są znacznie niższe
niż przy zastosowaniu standardowych nakrętek sześciokątnych.

Redukcja kosztów w porównaniu do standardowej nakrętki

Za pomocą okrągłych nakrętek ITH RMS / RMZ można zmniejszyć współczynnik naprężenia narzędzia (współczynnik α do 2230 VDI). Nakrętki okrągłe ITH zmniejszają koszty, ponieważ jest ich mniej w porównaniu ze standardowymi nakrętkami sześciokątnymi, a instalacja ma wyższy stopień niezawodności procesu.

Powłoki powierzchniowe
Okrągłe nakrętki ITH mogą być dostarczane ze specjalnymi powłokami (laminowanie cynkowe, ocynkowane, Dacromet)

Zalety

RMZ preload nut

Redukcja kosztów 1:

  • W porównaniu do konwencjonalnych nakrętek sześciokątnych można zastosować mniej nakrętek ITH RMS / RMZ, uzyskując taką samą siłę obciążenia wstępnego (n nakrętek sześciokątnych> n ITH RMS / RMZ)

Redukcja kosztów 2:

  • ITH RMS / RMZ można stosować z taką samą ilością nakrętek, aby uzyskać wyższą siłę obciążenia wstępnego w połączeniu śrubowym. Połączenie śrubowe można zaprojektować w bardziej efektywny sposób, a tym samym koszty materiałów są niższe.

Dalsze zalety:

  1. Wyższe bezpieczeństwo
  2. Mniejszy nacisk docisku śrub
  3. Wyższa powtarzalność sił obciążenia wstępnego dzięki zastosowaniu siłowników napinających śruby ITH
  4. Możliwe zmniejszenie współczynnika dokręcania αA
  5. Certyfikowany projekt niemieckiego Lloyda
