Niskoprofilowy hydrauliczny klucz dynamometryczny typu kasetowego D-Flex

  • Elastyczny hydrauliczny klucz dynamometryczny typu kasetowego: Jedna jednostka cylindra hydraulicznego klucza dynamometrycznego może obsługiwać do 8 kaset o różnym A / F.
  • Mechanizm szybkiej wymiany „QUICK-AND-GO” między cylindrem a kasetą pozwala na szybką i łatwą wymianę ręcznie. Do wymiany nie są wymagane żadne dodatkowe narzędzia!
  • Kompaktowe i lekkie wymiary narzędzia są gwarantowane dzięki zmniejszonemu promieniowi główki i wyjątkowo niskiemu profilowi . Pozwala to na łatwą obsługę na stronach.

Zmniejszone promienie główki D-Flex są korzystne dla wszystkich aplikacji śrubowych. Ponadto hydrauliczny klucz dynamometryczny typu D-Flex jest dostosowany do standardów kołnierza rury:

  1. ASME B16.5 (kołnierze rurowe, klasa 300 do klasy 2500)
  2. MSS SP-44 (Kołnierze ze stali, klasa 150 do 900).
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Klucze hydrauliczne dynamometryczne
  5. Typ D-Flex

Niskoprofilowy hydrauliczny klucz dynamometryczny typu kasetowego D-Flex

Przykłady zastosowania

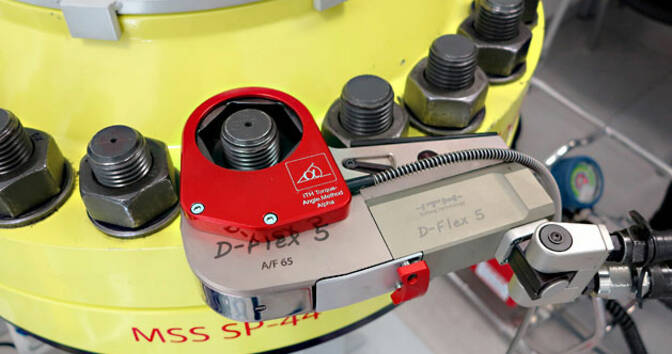

Niskoprofilowe hydrauliczne klucze dynamometryczne typu D-Flex można opcjonalnie dodać z systemem ITH ALPHA , który jest systemem do dokręcania śrub pod kątem. Dlatego moduł czujnika ALPHA (czerwona obudowa na zdjęciu) można łatwo zamontować na D-Flex. Jednostka czujnika odpowiada skrzynce sterującej ALPHA na pompie hydraulicznej ITH, połączonej przewodem danych.

Skontaktuj się z lokalnym przedstawicielem ITH, aby uzyskać więcej informacji na temat metody dokręcania śrub pod kątem. Z przyjemnością udzielimy wsparcia.


Zmniejszone promienie głowicy jednostek kasety hydraulicznego klucza dynamometrycznego są korzystne we wszystkich zastosowaniach, w których przestrzeń jest ograniczona.
Ponadto ITH rodzaj klucza dynamometrycznego hydrauliczna D-Flex konstrukcja odpowiada normom Kołnierz
1. ASME B16.5 (kołnierzami, klasa 300 do klasy 2500)
2. MSS SP-44 (kołnierze rur stalowych, klasa 150 do 900)

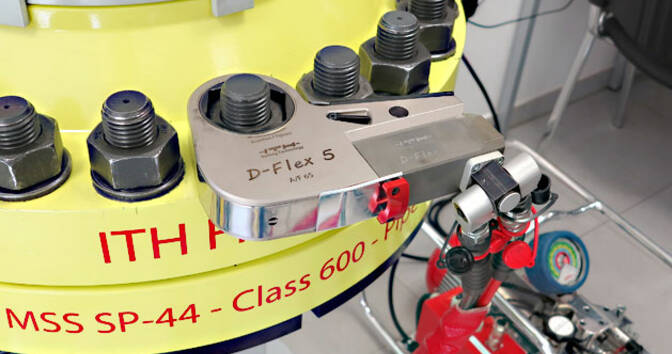

w THE zdjęcie powyżej D-Flex 5 jest zastosowany na modelu stalowego kołnierza zgodnie z MSS SP-44 klasa 600 (stosunek 1: 1).


Gotowy na miejscu, solidny i elastyczny: hydrauliczny klucz dynamometryczny ITH typu D-Flex 5 dokręca śruby konstrukcji stalowej kolei linowej, napędzany pompą ITH Hydro-DAX 18. Pilot umożliwia łatwą obsługę przez jedną osobę. System podwójnego węża oferuje procedury szybkiego łączenia śrub.

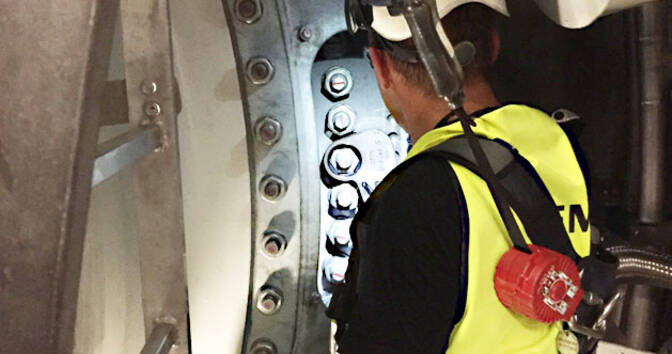

Na zdjęciu powyżej przedstawiono   główne łożysko do  połączenia śrubowego generatora turbiny wiatrowej . W tym przypadku istnieje tylko niewielka odległość od środka śruby do środka śruby (odstęp między śrubami t), a ponadto istnieje tylko niewielka odległość od środka śruby do ściany elementu.

Ze względu na   zmniejszone promienie głowicy   hydrauliczny klucz dynamometryczny typu D-Flex odpowiada tego rodzaju wyzwaniom technicznym. Dzięki „rzędowemu” lub bezpośredniemu podparciu hydrauliczny klucz dynamometryczny reaguje bezpośrednio na kolejną śrubę. Pozwala to uniknąć efektów zginania wewnątrz narzędzia dynamometrycznego.

Funkcje


Bezpośrednia konstrukcja wsporcza „in-line” pozwala uniknąć dodatkowych efektów zginania w hydraulicznym kluczu dynamometrycznym, co jest korzystne dla pozycjonowania narzędzia dynamometrycznego.

Standardowo D-Flex jest wyposażony w hartowaną płytę nośną („płytkę ścieralną”). Wszystkie przedstawione powyżej opcje wsparcia można szybko i łatwo wymienić.






Mechanizm ITH „TORQUE-FIX” utrzymuje hydrauliczny klucz dynamometryczny w pozycji, bez użycia rąk, szczególnie przydatny przy pracach nad głową.

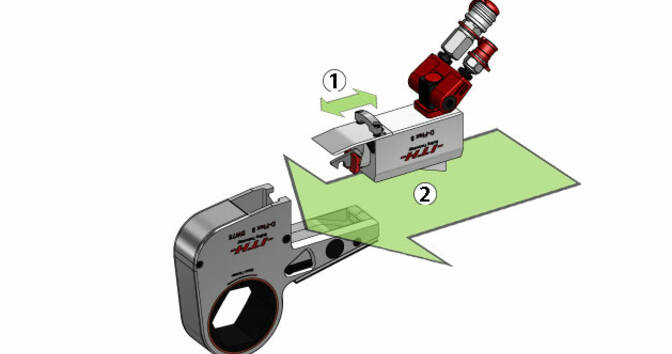

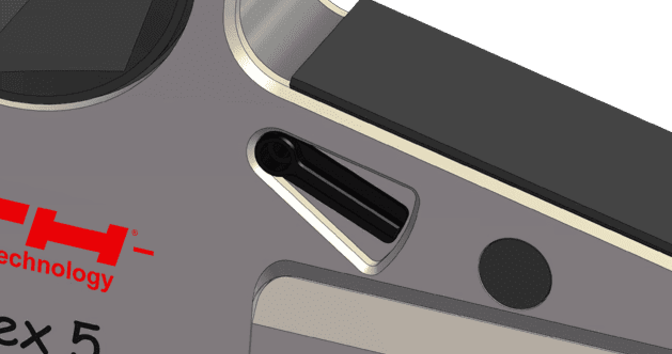

Łatwa i szybka wymiana jednostek kasety zapewnia mechanizm szybkiej wymiany „CLICK AND GO”. Do wymiany kaset nie są wymagane żadne dodatkowe narzędzia !

  1. Aby wyjąć cylinder z kasety, wystarczy pociągnąć solidny uchwyt, aby odblokować.
  2. Aby połączyć cylinder i kasetę, po prostu kliknij obie części.
  3. Nie są wymagane żadne dodatkowe narzędzia.

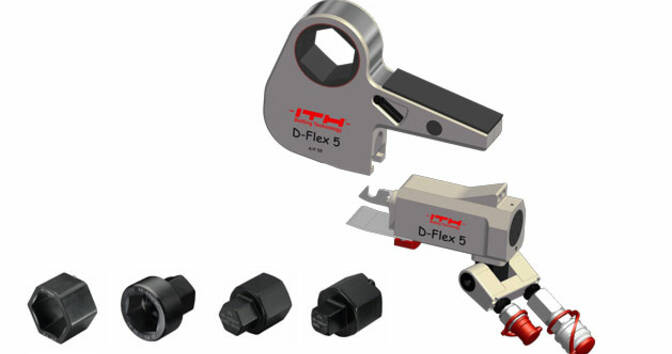

Poszerz możliwości zastosowania niskoprofilowego hydraulicznego klucza dynamometrycznego typu D-Flex o kilka dostępnych nasadek. Znajdź zakres gniazd hydraulicznych kluczy dynamometrycznych tutaj .

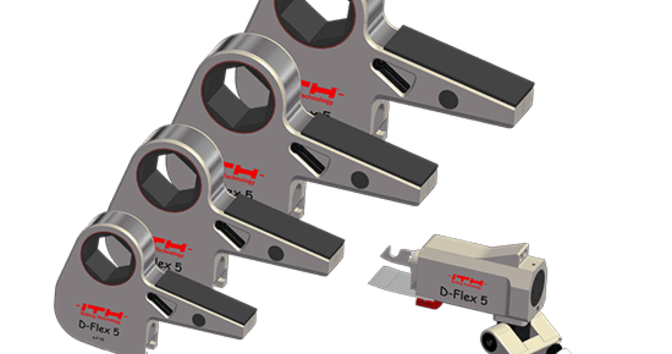

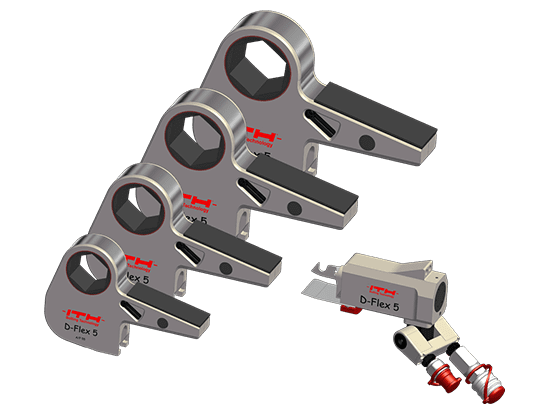

Jedną wielką zaletą hydraulicznego klucza dynamometrycznego typu kasetowego jest jego modułowa i elastyczna konstrukcja. Jedna jednostka cylindryczna i obsługująca do 8 różnych jednostek kasetowych o różnych A / F.

Gwarantuje to, że możemy zapewnić optymalnie zaprojektowane narzędzie dla Twojej aplikacji.

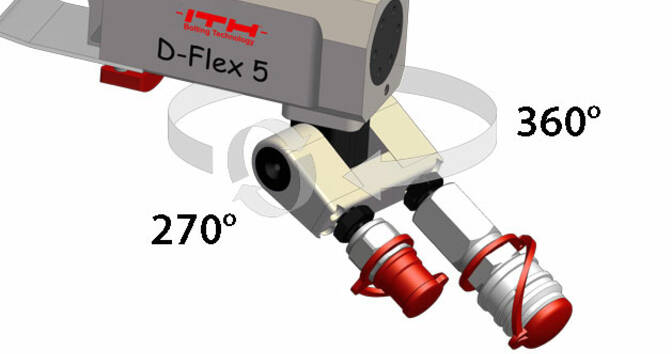

Podwójnego węża przyłączem z 2 punkty obrotowe zapewnia maksymalną elastyczność podczas pozycjonowania narzędzia i przewody. System podwójnych węży ITH, w tym nyple „o wysokim przepływie”, gwarantuje najszybsze procedury łączenia śrub.
Znajdź więcej informacji na temat naszych pomp z podwójnym wężem do hydraulicznych kluczy dynamometrycznych tutaj.

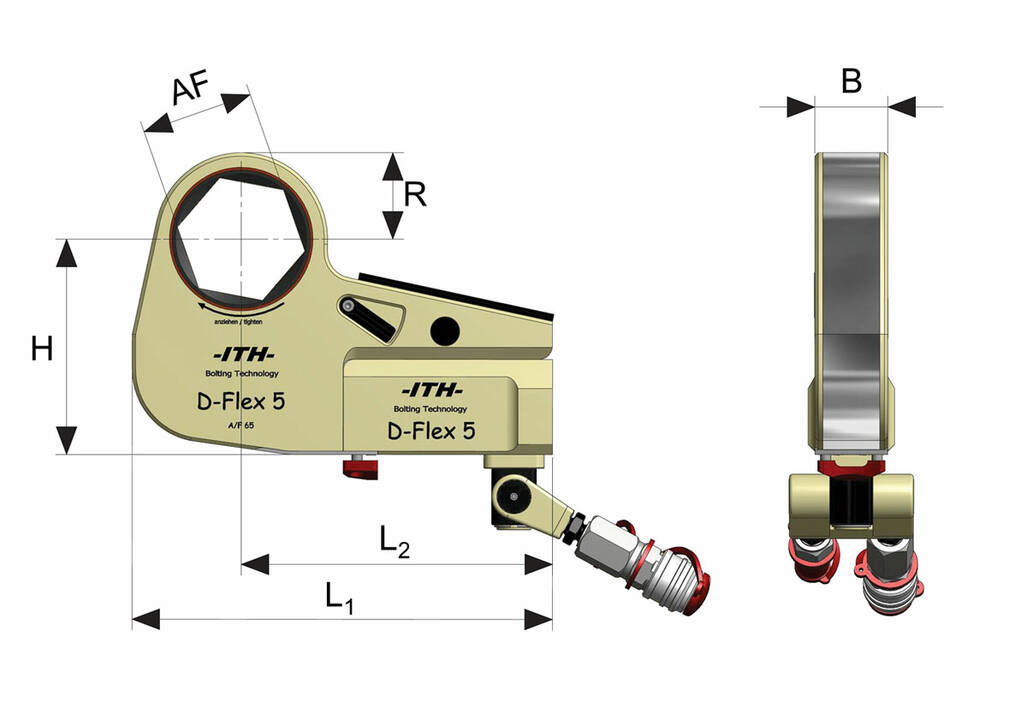

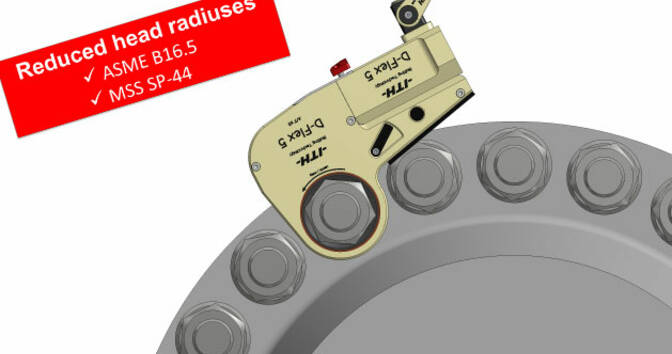

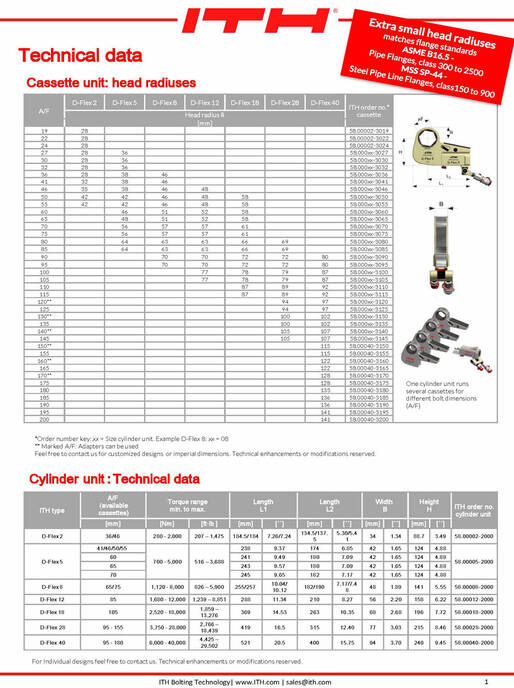

Te zmniejszone promienie głowicy jednostek kasetowych umożliwić hydrauliczny rodzaj klucza dynamometrycznego D-Flex dopasowanie do sworznia najmniejszych odstępach pomiędzy 2 śrub.

Jest to korzystne dla wszystkich aplikacji. Ponadto D-Flex odpowiada następującym standardom kołnierzy:

  1.  ASME B16.5   (kołnierze rurowe, klasa 300 do 2500)
  2. MSS SP-44   (kołnierze rur stalowych, klasa 150 do 900)
