Hydraulic Bolt Tensioning Cylinders type MSH, multi-stage, hollow piston

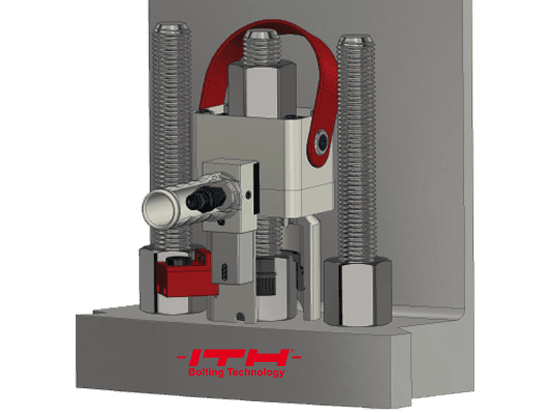

Otwarta konstrukcja (pusty tłok) umożliwia zastosowanie hydraulicznego cylindra napinającego śruby do długich wystających gwintów, takich jak śruby fundamentowe, wymienniki ciepła lub kołnierze.

Elastyczna nakrętka zabezpieczająca

  1.  Umożliwia szybki montaż cylindra napinającego śrubę na długich wystających gwintach
  2.  Siła napięcia wstępnego może zostać przeniesiona na połączenie śrubowe poprzez:
  3.  ITH Locknut
  4.  Standardowa nakrętka sześciokątna
  5.  ITH Splitnut


Opatentowana koncepcja bezpieczeństwa ITH

  • Koncepcja bezpieczeństwa obejmuje opatentowany licznik cykli ITH i opatentowaną nasadkę zabezpieczającą z uchwytem

Automatyczny powrót tłoka

  • Do szybkich procedur kotwienia
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Napinacze hydrauliczne
  5. Wielostopniowy tłok typu MSH

Hydraulic Bolt Tensioning Cylinders type MSH, multi-stage, hollow piston

Aplikacje

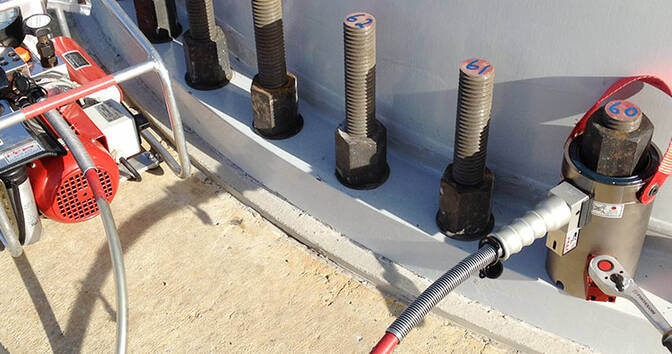

Typowe zastosowanie cylindra napinającego śrubę ITH typu ESH na śrubach fundamentowych turbiny wiatrowej, w tym nakrętki zabezpieczającej ITH. Kwadratowy napęd na górze nakrętki zabezpieczającej ITH umożliwia użycie klucza akumulatorowego w celu przyspieszenia instalacji.

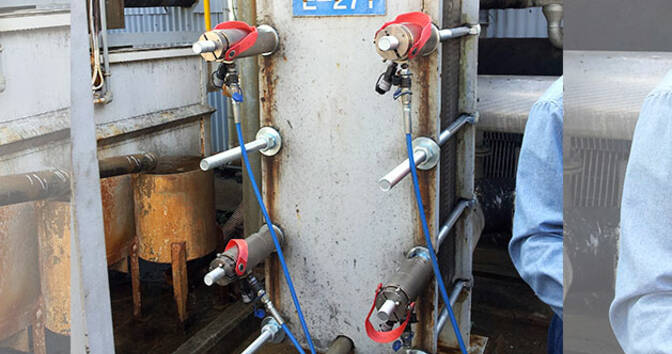

Wielokrotne napinanie ITH: 4 śruby wymiennika ciepła są jednocześnie i równomiernie dokręcane za pomocą 4 cylindrów napinających ITH typu ESH.

Cecha szczególna: napięcie wstępne przenoszone jest na połączenie śrubowe za pomocą ITH Splitnut. ITH Splitnut jest wyposażony w mechanizm dźwigni, który pozwala promieniowo otworzyć Splitnut w celu szybkiego pozycjonowania na wystającym gwincie. Można uniknąć czasochłonnego odkręcania nakrętki.

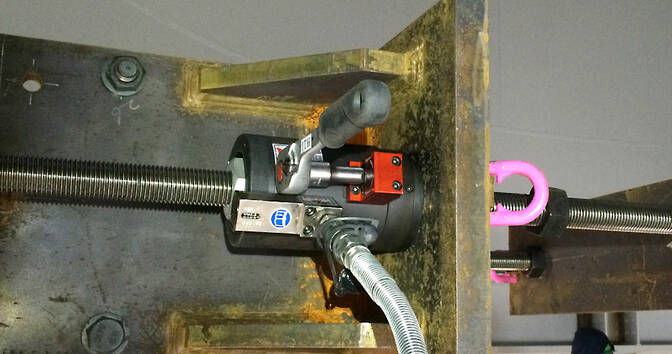

Długie pręty gwintowane mogą być używane do napinania lub pchania przedmiotów lub utrzymywania ich na miejscu. W tym przypadku segment wieży turbiny wiatrowej jest korygowany za pomocą cylindra napinającego śrubę ITH typu MSH.

Siła wstępnego obciążenia jest przenoszona przez standardową nakrętkę sześciokątną.

Funkcje

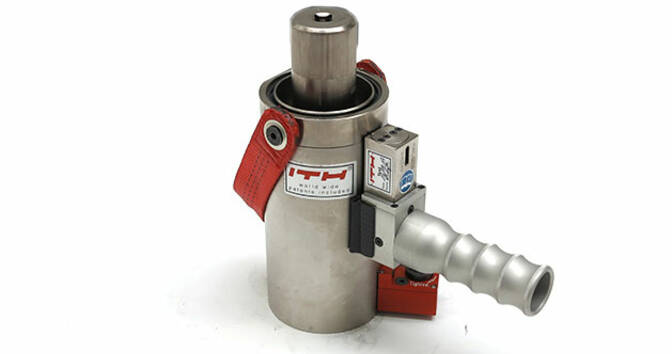

Konstrukcja „otwartego” pustego tłoka umożliwia szybki montaż cylindra napinającego śrubę na długich wystających gwintach.

Siłę napięcia wstępnego można przenieść na połączenie śrubowe:
1. ITH
Nakrętka kontrująca (na zdjęciu) 2. Standardowa nakrętka sześciokątna
3. ITH Nakrętka

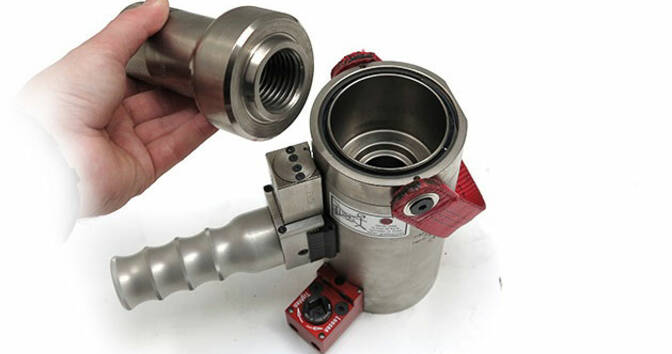

Opcjonalne funkcje na zdjęciu:

  1. Opatentowany licznik cykli ITH na bloku hydraulicznym: zlicza i wyświetla cykle ciśnieniowe oraz oferuje informacje dotyczące łatwego zarządzania konserwacją narzędzi.
  2. Powłoka NIOX: dodatkowa powłoka niklowo-chromowa zapewnia dodatkową ochronę przed korozją.
  3.  Opatentowana przez ITH nasadka ochronna z uchwytem: chroni złącze hydrauliczne, zwiększa ergonomię obsługi i bezpieczeństwo pracy.
  4.  Przyspiesza i oferuje kontrolowane momentem obrotowym nakrętki obniżające za pomocą ręcznego klucza dynamometrycznego (dostępne kwadratowe napędy od ¼ ”do ½”).

Elastyczna nakrętka zabezpieczająca

Ochrona przed brudem

  1.  Komora ciśnieniowa jest chroniona przed zanieczyszczeniami przez kołnierz ochronny na górze cylindra

Obsługuje

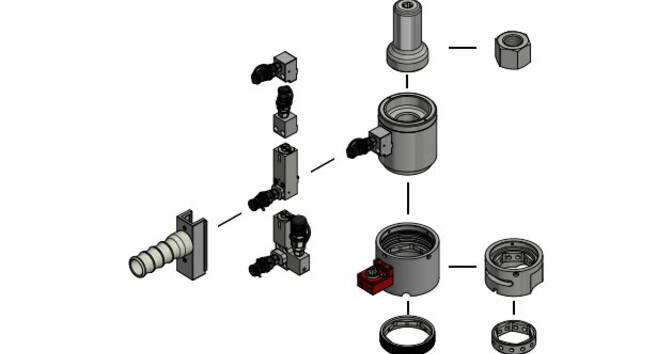

  1. Jeden BTC można wyposażyć w różne wsporniki dopasowane do konstrukcji nakrętki i podkładki

Wsporniki mogą być zaprojektowane tak, aby pasowały:

  1.  DIN EN ISO, ASME, ANSI, MSS, HV, normy krajowe i więcej
  2.  ITH Nakrętki RMS lub RMZ, IHF Nakrętki
  3.  Ciężkie nakrętki sześciokątne
  4.  Nakrętki sześciokątne, nakrętki okrągłe z promieniowymi otworami lub nakrętki niestandardowe
  5.  Dalej

Obracający się rękaw

  • Tuleja obrotowa jest częścią, która styka się promieniowo z nakrętką. Dlatego można go wymienić w celu dopasowania do różnych ustawień nakrętek i podkładek.

Złącza hydrauliczne

  •  Wertykalny horyzontalny
  •  Z opatentowanym licznikiem cykli lub bez niego
  •  Z lub bez wielokrotnego napinania ITH

Opatentowana czapka ochronna ITH

  • Zwiększa bezpieczeństwo pracy i ergonomiczną obsługę, chroni złącze hydrauliczne

Funkcjonowanie

Typ ES (jednostopniowy): Krótka i szeroka konstrukcja do promieniowo otwartych, ale ograniczonych prześwitów pionowych

Standardowy zakres

  • konstrukcja dla jakości śrub 10.9: M16 do M150
  • konstrukcja dla jakości śrub 8.8: M16 do M110

Na specjalne zamówienie mogą zostać dostarczone specjalne cylindry, niestandardowe konstrukcje dla śrub o jakości 5.6, 6.8 lub 12.9 lub innych jakości śrub.

Występ gwintu
Minimalny występ gwintu śruby nad nakrętką: 1,0 xd śruby (w zależności od siły obciążenia wstępnego; d = średnica wewnętrzna gwintu).

Cylindry napinające śruby mogą być używane w następujących konfiguracjach elementów złącznych:

Nakrętki sześciokątne

  1. ISO 4032: Nakrętki sześciokątne (poprzednio DIN 934)
  2. DIN 2510-5: Nakrętki sześciokątne
  3. EN 14399-4: Połączenia śrubowe o wysokiej wytrzymałości na naprężenia wstępne dla konstrukcji stalowych (poprzednio DIN 6915)
  4. Ciężkie nakrętki sześciokątne
  5. Nakrętki sześciokątne według projektów klienta


Okrągłe nakrętki:

  1. Nakrętki okrągłe z otworem promieniowym
  2. Okrągła nakrętka z otworami środkowymi
  3. ITH Nakrętki okrągłe RMS / RMZ
  4. Nakrętka okrągła IHF
  5. Nakrętki okrągłe według projektów klienta

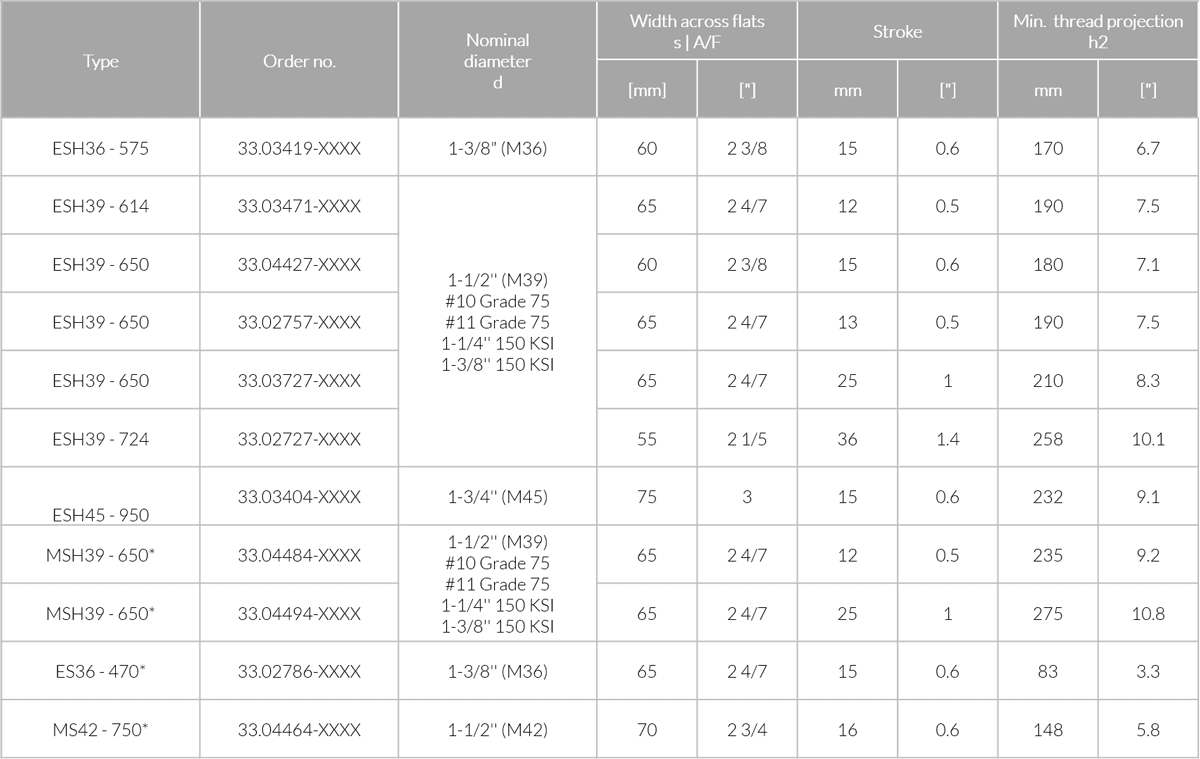

Dane techniczne


* Seria siłowników hydraulicznych napinających śruby do śrub fundamentowych lub długich gwintów wystających obejmuje różne konstrukcje, aby spełnić wymagania wspólnych norm dotyczących śrub:

1. Typy ESH - tłok jednostopniowy, wydrążony
2. Typy MSH - tłok wielostopniowy, wydrążony
3. Typ ES - okładka „zamknięta” jednostopniowa
4. Typ MS - pokrywa wielostopniowa, „zamknięta”

Typy ES i MS uwzględniają większe wysokości narzędzi, aby pasowały do ​​długich wystających gwintów.

Skontaktuj się z lokalną osobą odpowiedzialną za konsultacje, pytania techniczne, indywidualne projekty lub inne specyfikacje śrub. Z przyjemnością udzielimy porady.

Zastrzeżenia techniczne i modyfikacje zastrzeżone.
